Gigant 30 | 35

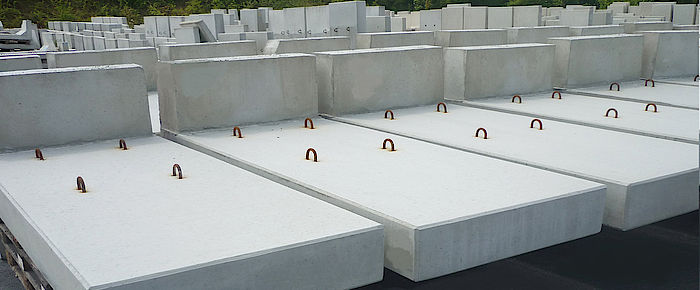

W ramach dalszego rozwoju naszej serii Gigant do programu produkcyjnego wchodzą mury oporowe XL.

Wszechstronny

Mury oporowe Gigant XL posiadają wszystkie walory naszej serii Gigant. Nowe grubości murów oporowych 30 cm i 35 cm  to wynik oczekiwań projektantów, architektów i budowlańców, uwzględniające wymagania statyczne. W szczególności przeprojektowanie dróg krajowych i wiejskich z możliwym dużym obciążeniem ruchem ciężkim jest obszarem zastosowania Giganta XL. Ale też budowa systemów gazowych wymagających ochrony przeciwwybuchowej. Na życzenie, po wykonaniu dodatkowych obliczeń statycznych ZTV-ING, możliwe są wysokości do 5 metrów.

Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

Obszary zastosowań

  • Budowa dróg
  • Budownictwo kolejowe
  • Budowa mostów
  • Ochrona przeciwpowodziowa
  • Wzmocnienie skarp o dużych potrzebach statycznych

Przykłady zastosowań

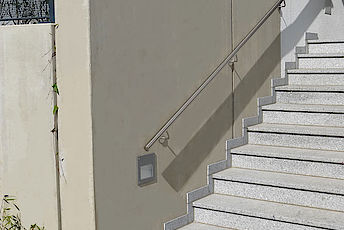

Winkelstütze Gigant XL

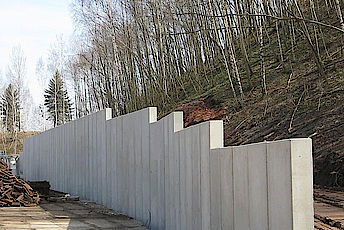

Winkelstütze Gigant XL

Widok poglądowy Gigant XL 30

Zeichnung Winkelstütze Gigant XL

Widok poglądowy Gigant XL 35

Zeichnung Winkelstütze Gigant XL

*Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.

Dane techniczne

 Gigant XL 30Gigant XL 35
Grubość ściany (D)30 cm35 cm, na zapytanie możliwe do 50 cm!
Długość montażowa (BL)50 cm, 100,5 cm, 101 cm
Wysokość (H)80 – 500 cm
Przypadek obciążenia1 (p = 5,00 kN/m2)  ·  2 (SLW 30 z 16,7 kN/m2)  ·  3 (SLW 60 z 33,3 kN/m2)  ·  W przypadku ścian oporowych Gigant XL standardowe obciążenie ruchome naziomu dopuszczalne jest w odległości 1m od korony ściany. Inne przypadki obciążeń możliwe są na zapytanie.
Strona licowazewnętrzna
Strona tylna1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie.
2) standardowo odcinek surowy · na życzenie możliwe jest fazowanie i zatarcie surowe.
Klasa ekspozycjiXC1 – XC4, XS1, XD1, XF1, XA1  ·  każda inna klasa możliwa
Obliczeniazgodnie z DIN EN 1992-1-1
Klasa betonustandardowo C 30/37  ·  każda wyższa klasa możliwa do wykonania
Kolorszary lub inne
Powierzchniabeton licowy gładki  ·  alternatywnie piaskowany lub inna struktura
KrawędzieŚciana licowa pionowa fazowana 15 x 15 cm, korona elementu dookoła fazowana 10 x 10 mm
System transportustandardowo: uchwyty  ·  alternatywnie: tuleje montażowe lub kotwy itd.

Długości montażowe & przypadki obciążeń

Czy są Państwo zainteresowani ścianą oporową Gigant XL 30 | 40 | 50?

Skontaktuj się z nami i poproś o niezobowiązującą ofertę:
