Narożniki ścian oporowych

Systemowe rozwiązania

Przy wielu inwestycjach budowlanych zachodzi potrzeba zastosowania elementów narożnikowych. Dlatego oferujemy, jako uzupełnienie do naszych ścian oporowych różnego rodzaju elementy narożnikowe jedno- i dwuczęściowe.

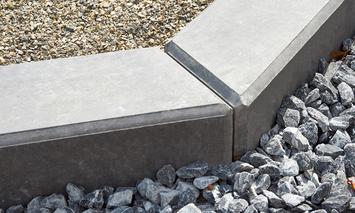

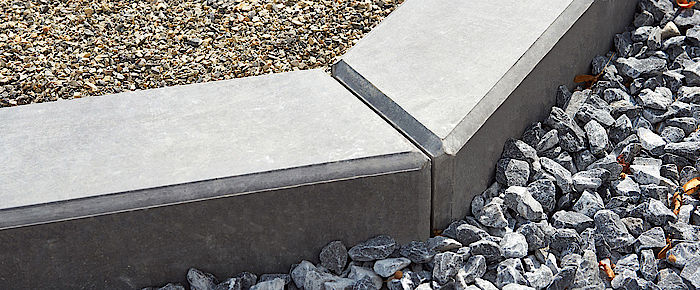

Narożniki zmienne zewnętrzne i wewnętrzne

Narożniki zewnętrzne i wewnętrzne o wysokości do 500 cm są oferowane standardowo o kącie 90 ° lub 135 °. Produkujemy też elementy narożne do konstrukcji budowlanych o innych kątach.

Standardowo wytwarzamy również narożniki zewnętrzne i wewnętrzne o kącie 90° z prosto ściętymi krawędziami. Proponujemy równiez indywidualne rozwiązania, takie jak zewnętrzne i wewnętrzne o kącie 135° oraz inne zmienne zgodne z wymaganiami klienta.

Przydatne wskazówki i informacje:

  • W narożnikach jednoczęściowych zewnętrznych znajdują się (od strony stopy ) tuleje M 16. Przy montażu narożników niezbędne będą zawiesia linowe M16.

  • Jeśli narożnik o BL 50 cm jest dostawiony do ściany oporowej o długości stopy> 45 cm (BL 100 cm, FL> 95 cm), to jeden z tych sąsiednich elementów należy wykonać z krótszą stopą (w razie potrzeby należy go zamówić).

  • Stopy narożników należy zalać na całej ich powierzchni min. 20 cm warstwą betonu (min. C20/25). Zbrojenie na górze i na dole min. Q335A.

Legenda:
E = narożnik 1-częściowy | EL = narożnik standardowy lewy | ER = narożnik standardowy prawy | VL = zmienny narożnik lewy | VR = zmienny narożnik prawy |   S = element standardowy | BL =  długość montażowa

Narożniki zewnętrzne

Narożnik 1-częściowy

BL = 50cm, obustronny beton licowy
dla Privant 10, Medikant 12

STANDARD narożnik zewnętrzny 2-częściowy

standard - BL = 100cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 300 - obustronne lico
nietypowe BL > 100cm - zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20

Narożnik zmienny 2-częściowy

standard - BL = 40-88cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 288 - obustronne lico
nietypowe BL > 88cm - zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20

Narożnik zmienny w połączeniu z elementem standardowym

Przekątna = D
standard BL=40 - 88cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 288 - obustronne lico
nietypowe BL > 88cm - zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20

Narożnik zmienny 2-częściowy

Dopasowany kąt
max. BL = 88cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 288 -  obustronne lico
nietypowe BL > 88cm - zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20

Narożnik zmienny 2-częściowy

max. BL = 77cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 277cm - obustronne lico
nietypowe BL > 77cm - zewnętrzna strona licowa
odpowiedni do montażu elementów w promieniu
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20

Narożniki wewnętrzne

Standardowy narożnik wewnętrzny 2-częściowy

max. BL = 100cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 300cm -  obustronne lico
nietypowe BL > 100cm - zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20

Narożnik zmienny wewnętrzny 2-częściowy

max. BL = 88cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 288 - obustronne lico
nietypowe BL > 88cm - zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20

Narożnik zmienny wewnętrzny w połączeniu z elementem standardowym

przekątna = D
max. BL = 88cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 288 - obustronne lico
nietypowe BL > 88cm - zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20

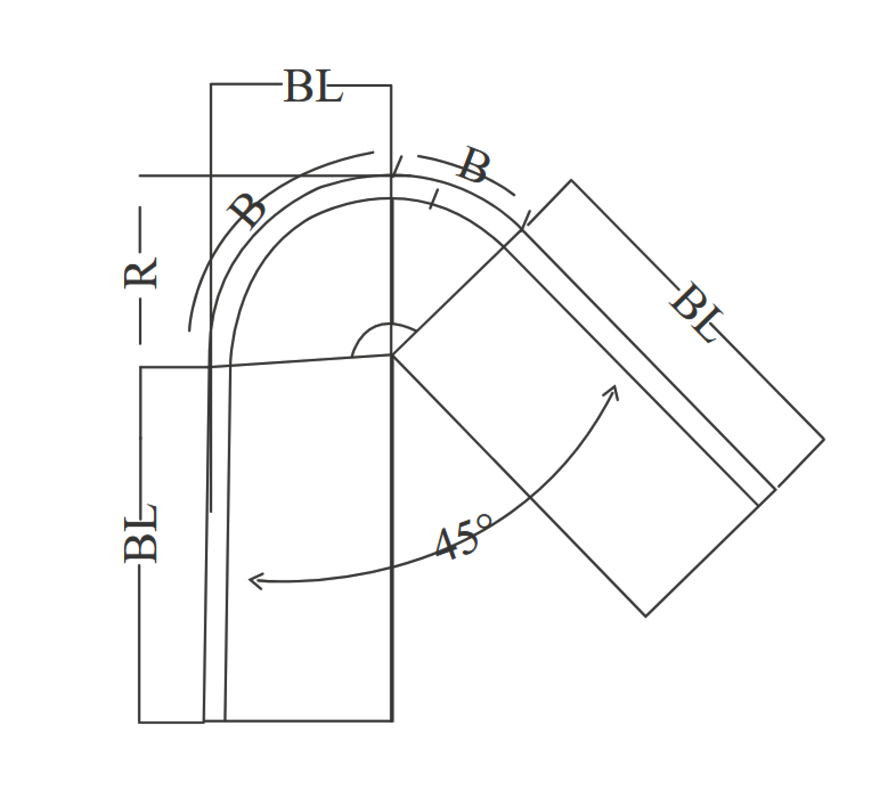

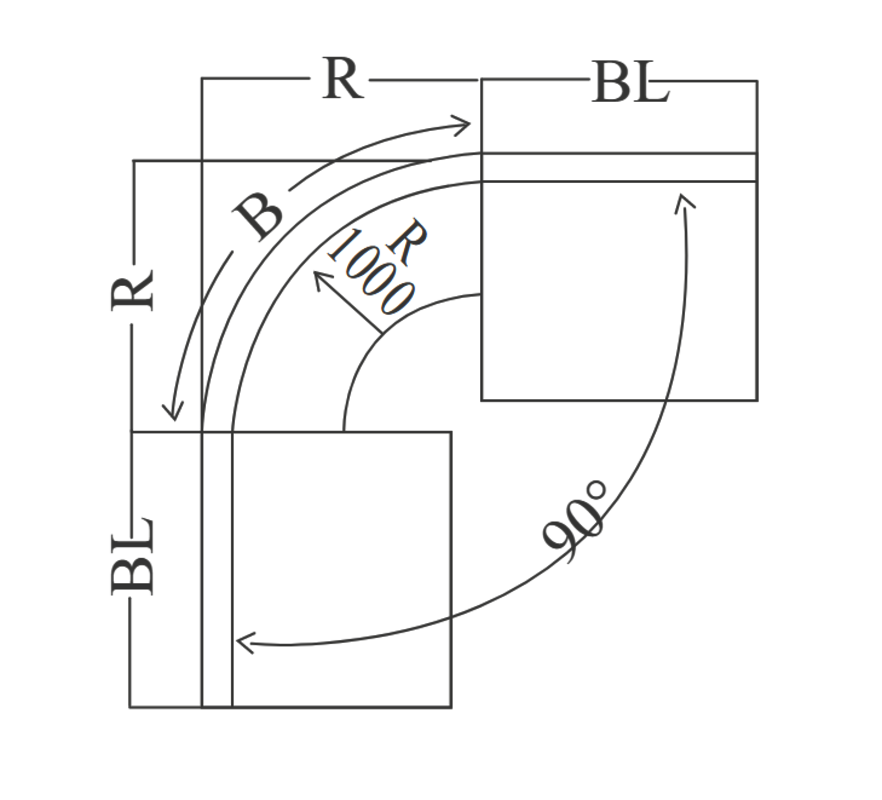

Narożniki zaokrąglone

Narożniki zaokrąglone

wykonujemy na zapytanie i po konsultacji z działem technicznym
dla Privant 10, Medikant 12, Gigant 15,20,25

T-Kant narożnik zewnętrzny i wewnętrzny

T-KANT standardowy narożnik 2-częściowy

max. BL = 100cm
nietypowe BL na zapytanie
dla T-Kant 15,20,25, silos najazdowy 15,20

T-KANT standardowy narożnik 1-częściowy

prawy lub lewy
max. BL = 100cm
nietypowe BL na zapytanie
dla T-Kant 15,20,25, silos najazdowy 15,20

T-KANT narożnik zmienny 2-częściowy

max. BL = 88cm
nietypowe BL na zapytanie
dla T-Kant 15,20,25, silos najazdowy 15,20
