Ściany oporowe nietypowe

Wybór formy i wymiaru

Niestandardowe rozwiązania

Nietypowe ściany oporowe pozwalają realizować indywidualne i różnorodne projekty budowlane. Elementy dostosowane są do potrzeb klientów i mogą posiadać różne formy oraz wykończenia - fazowanie, zaokrąglenia, otwory, struktury itp. Odporność na wiatr i warunki atmosferyczne naszych ścian oporowych pozwala na wiele obszarów zastosowań i możliwości ich zabudowy.

  • Ścięte krawędzie
  • Otwory
  • Stele (ściany bez stopy)
  • Zaokrąglone krawędzie
  • Ściany na wiaty garażowe i parkingi
  • Segmenty koliste ze ścian oporowych
  • Zamki spinające

Przykłady zastosowań

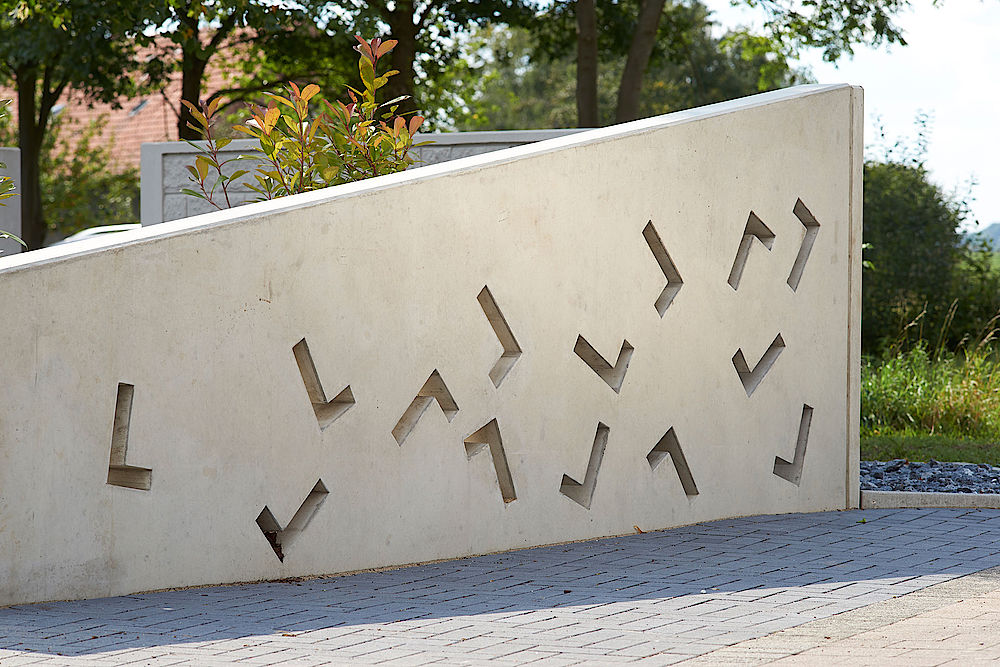

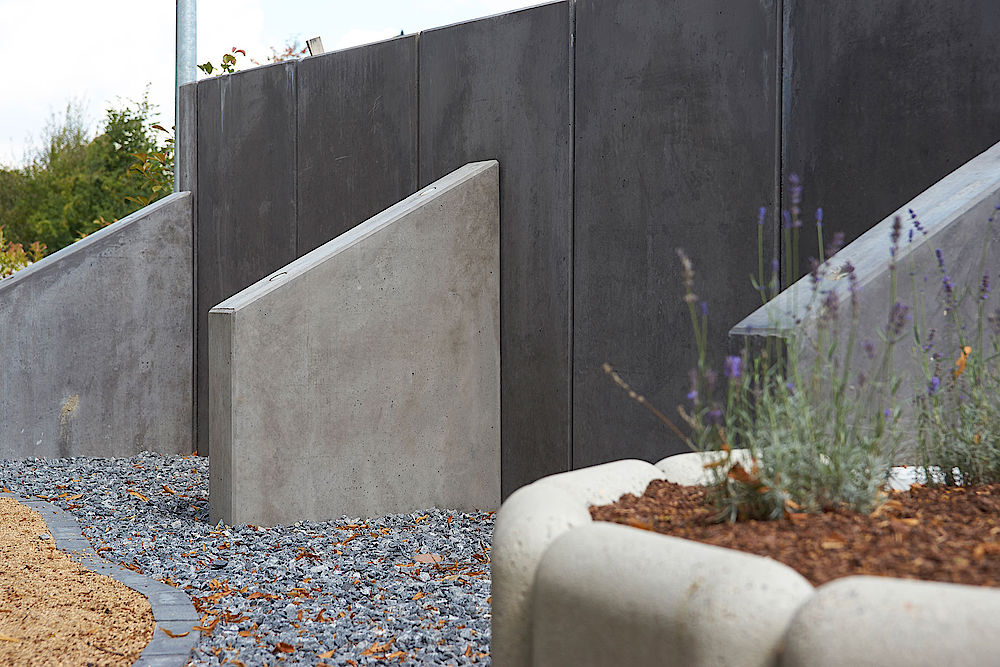

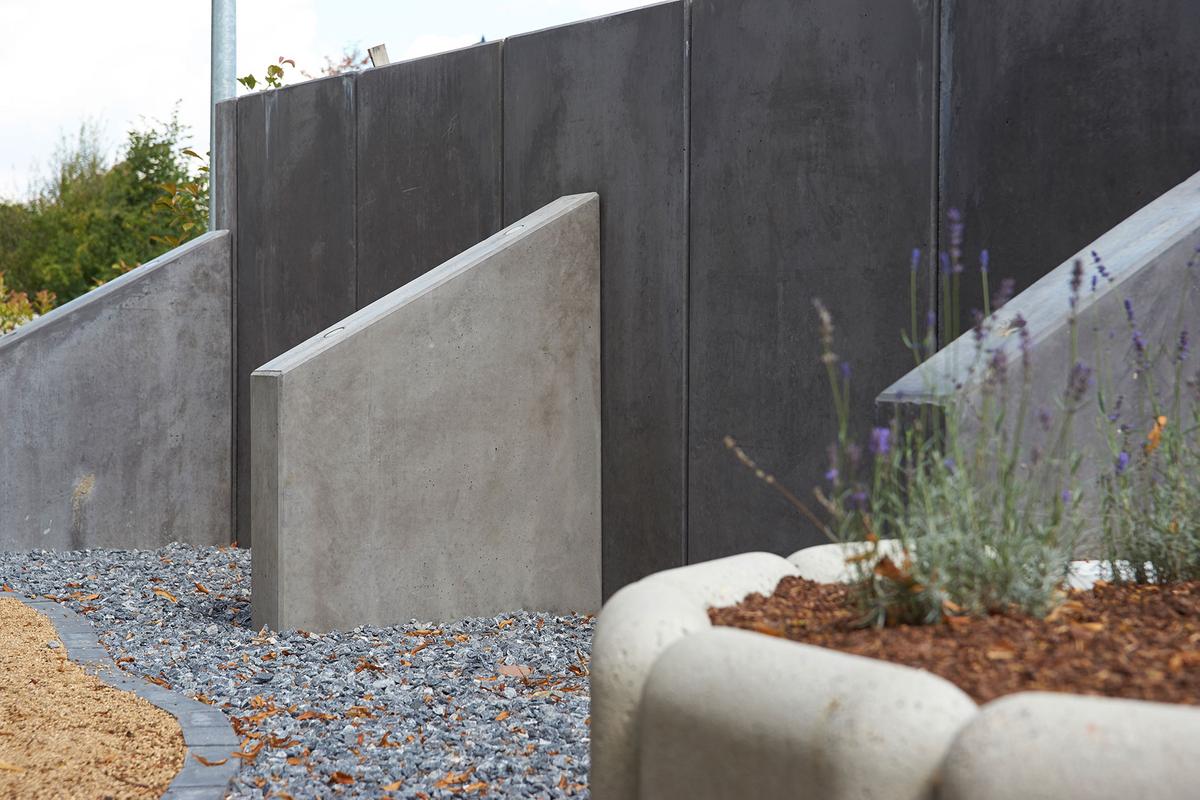

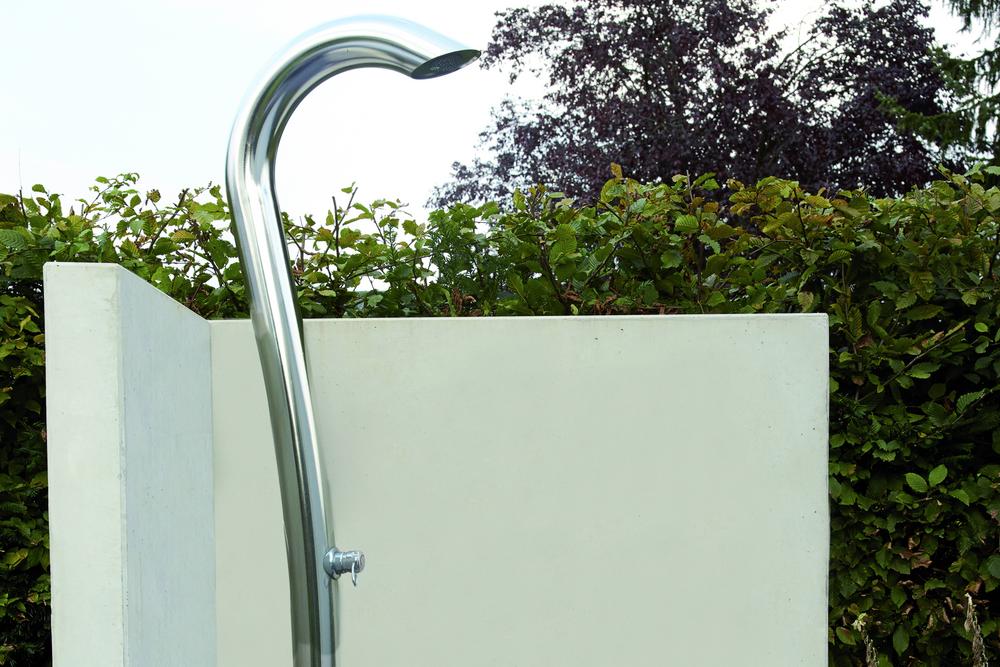

Ścięte krawędzie

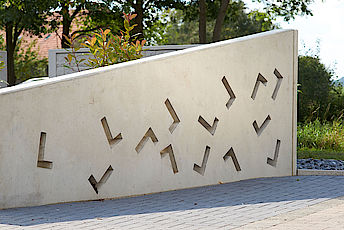

Aussparungen
Carport Rückwand

Ścięte krawędzie wykorzystywane w różnych projektach budowlanych oraz indywidualne dopasowane do kontretnych projektów. Kolorystyka elementów do wyboru np. antracyt, odcienie brązu lub wyraziste kolory. Wszelkiego rodzaju skosy i załamania ścian z otworami wg. Państwa projektu.

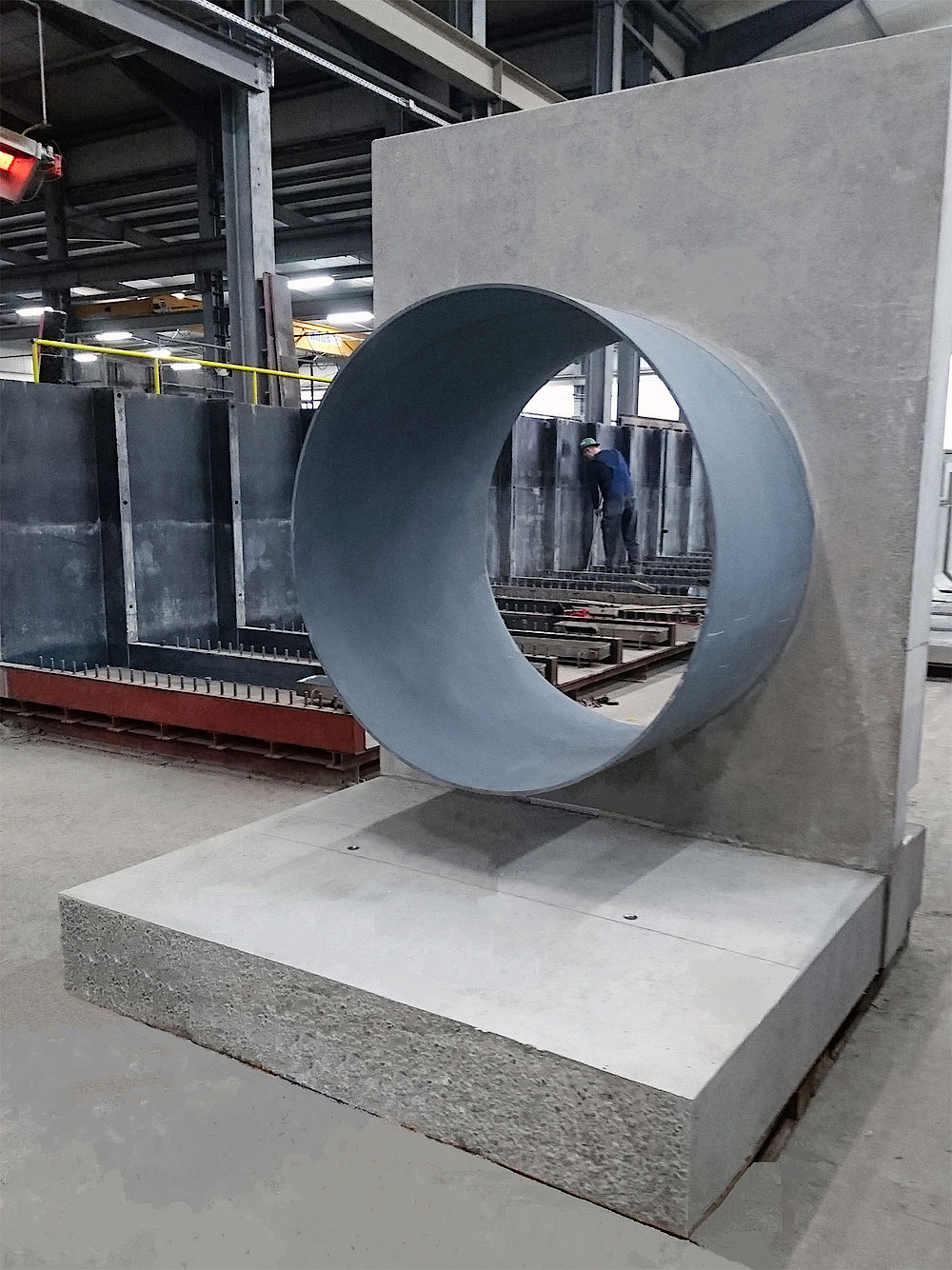

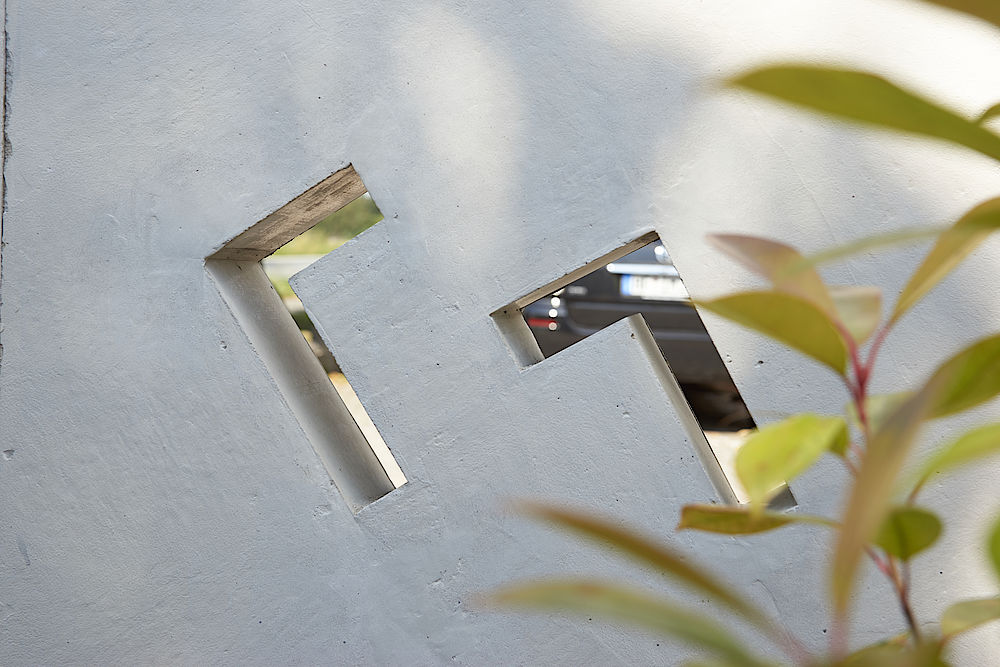

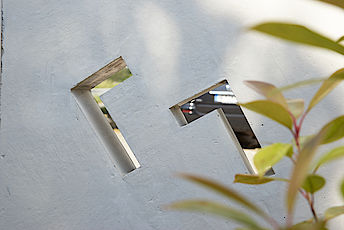

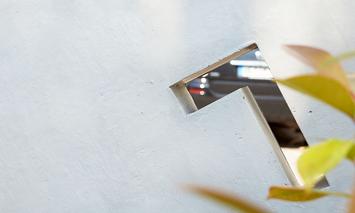

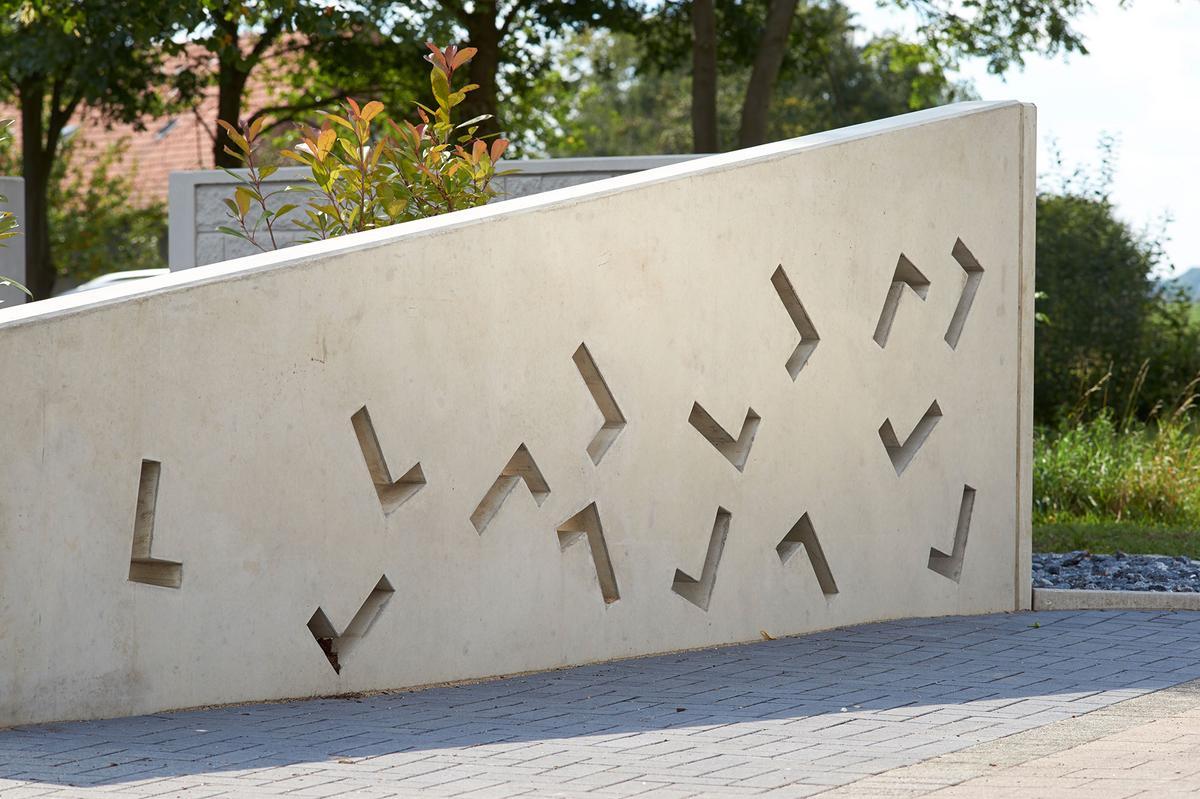

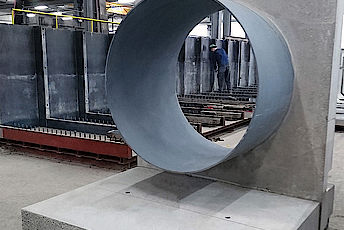

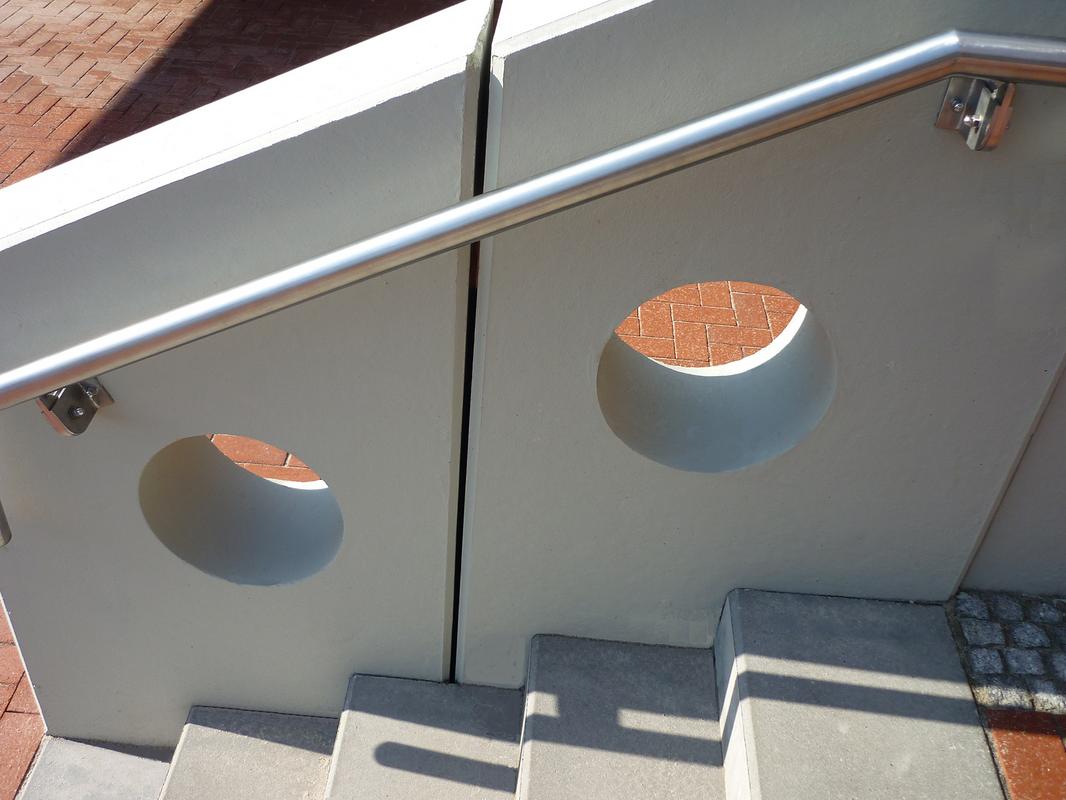

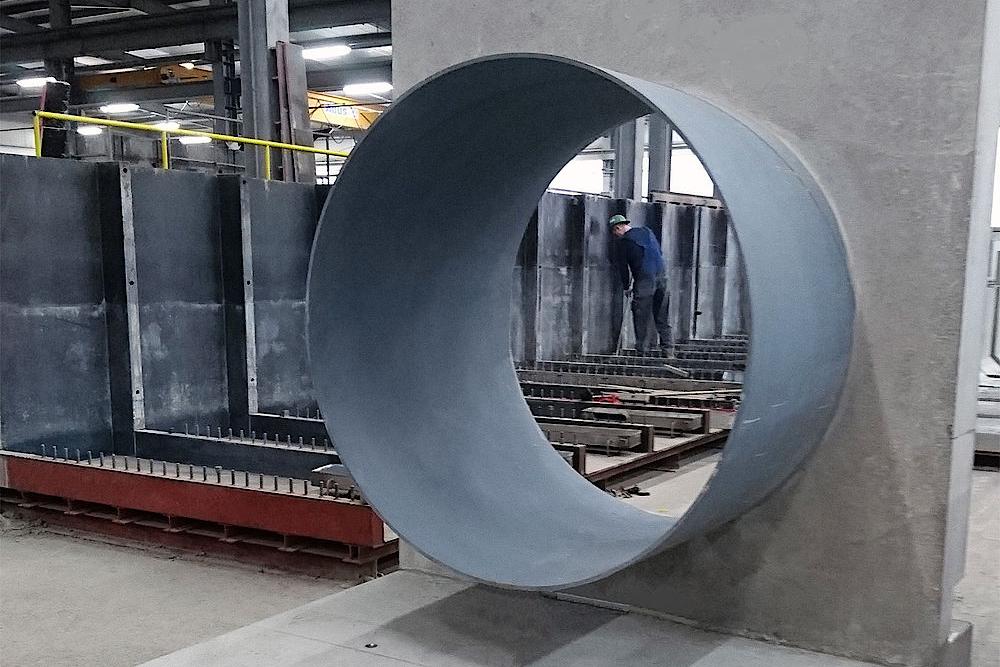

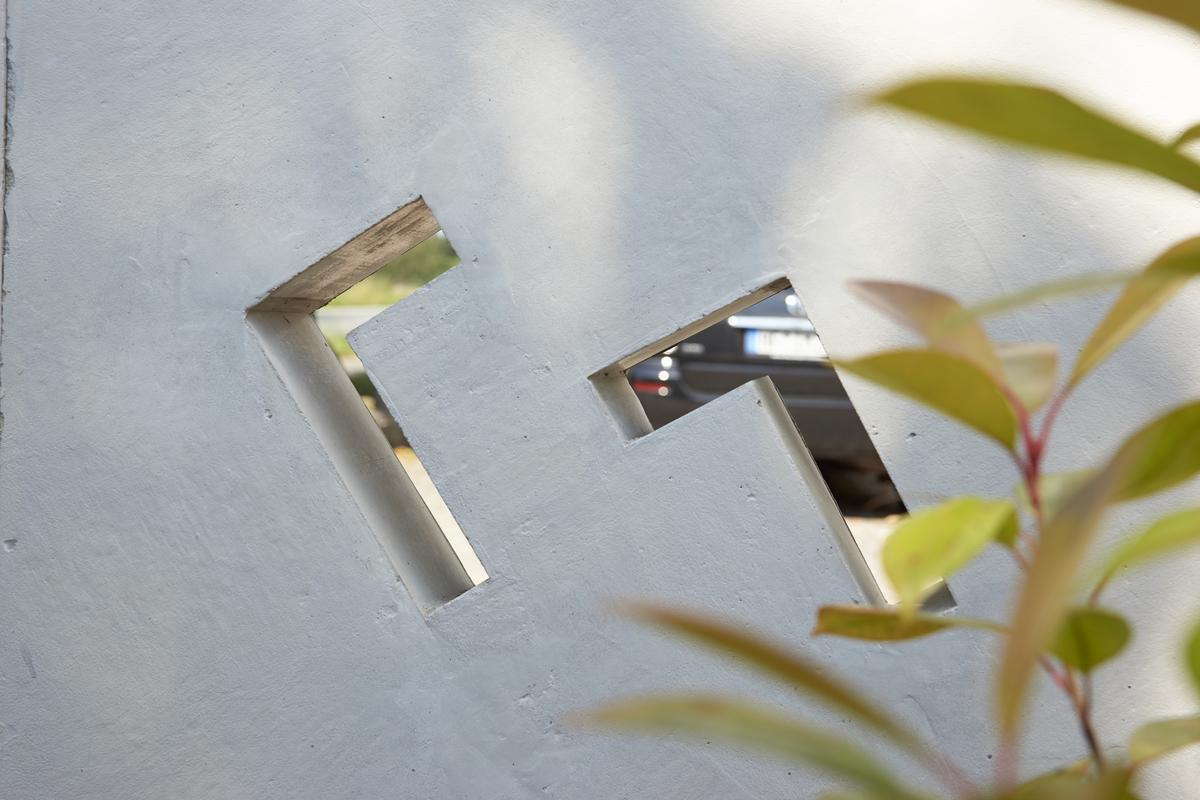

Otwory

Aussparung

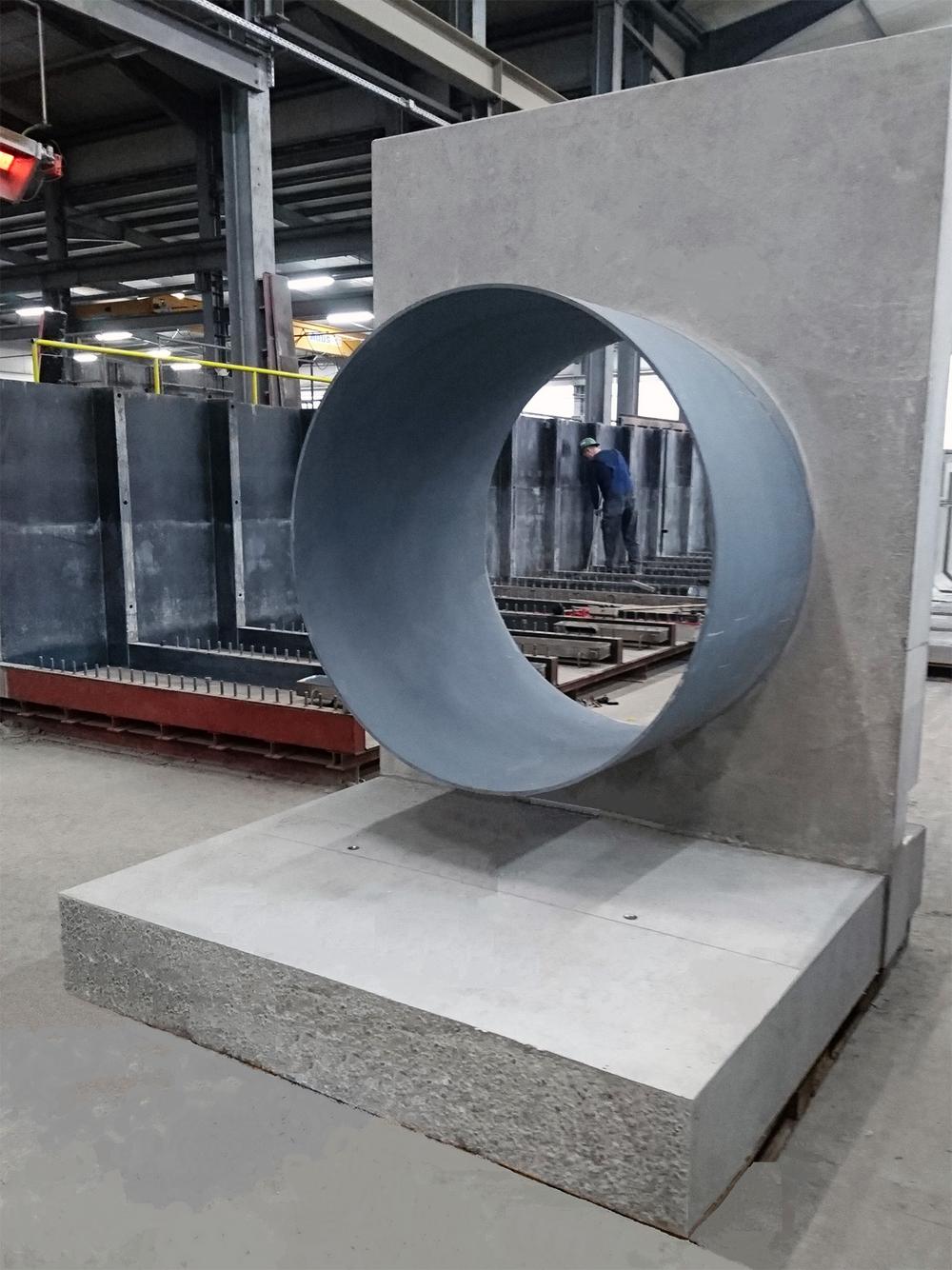

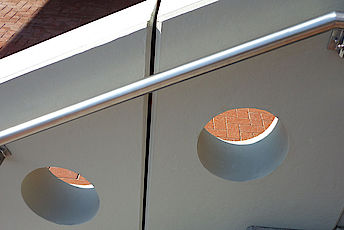

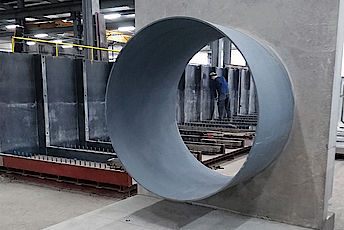

Otwory w ścianach oporowych są nowatorskie i praktyczne. Mogą być używane dla wizualnego wyróżnienia lub instalowane na funkcjonalnym tle. Przykłady zastosowań to: rury do przepustów, wycięcia w różnych elementach na np. oświetlenie i wiele innych.

Elementy te zainstalowane na miejscu, w znacznym stopniu mogą przyczyniać się do wzrostu bezpieczeństwa. Różne opcje można dostosować do projektu budynku.

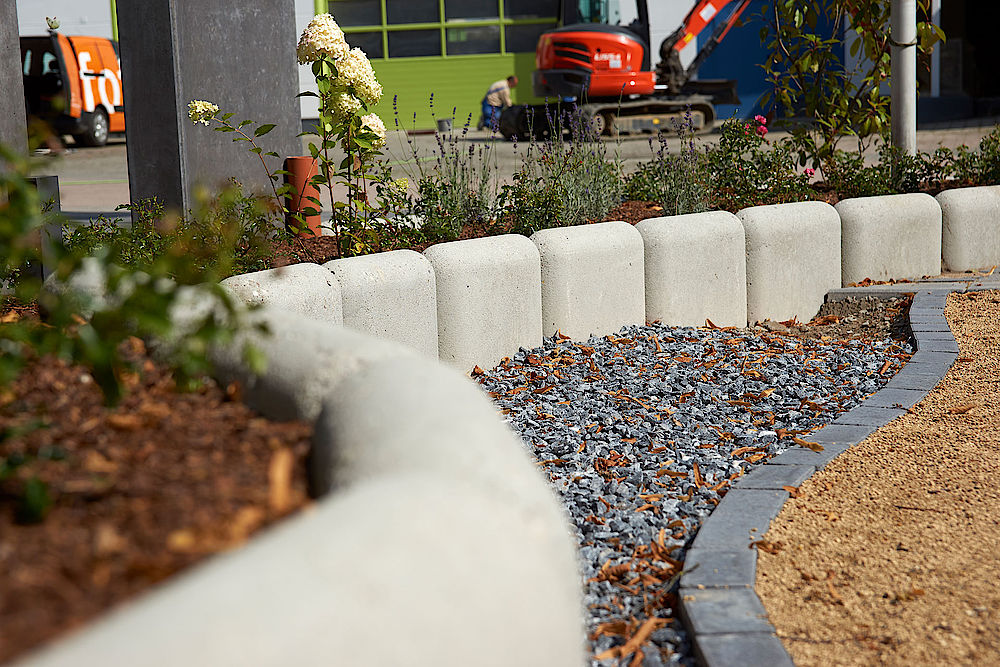

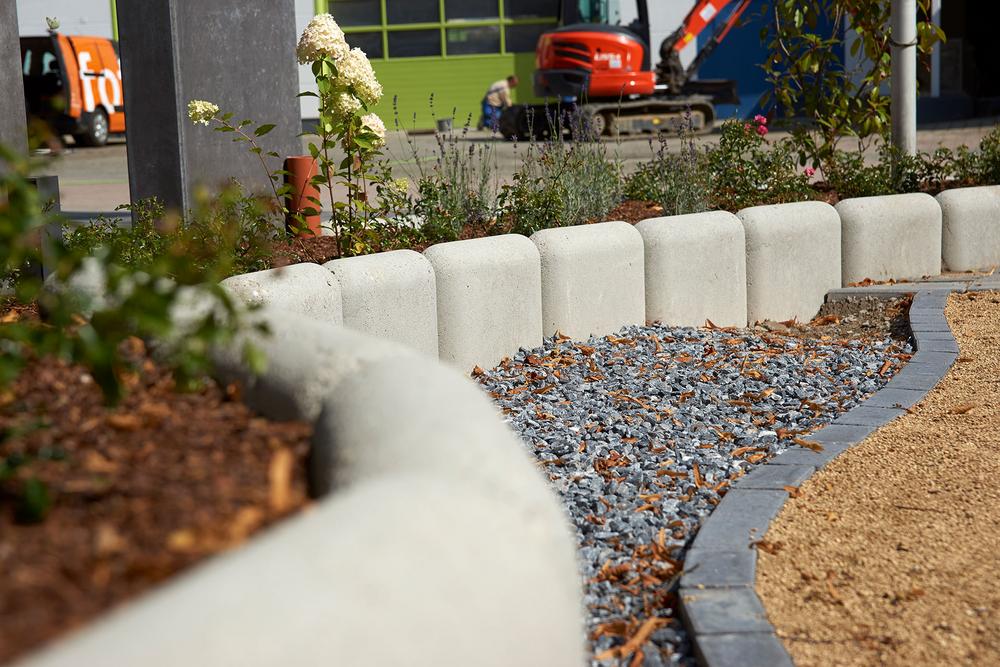

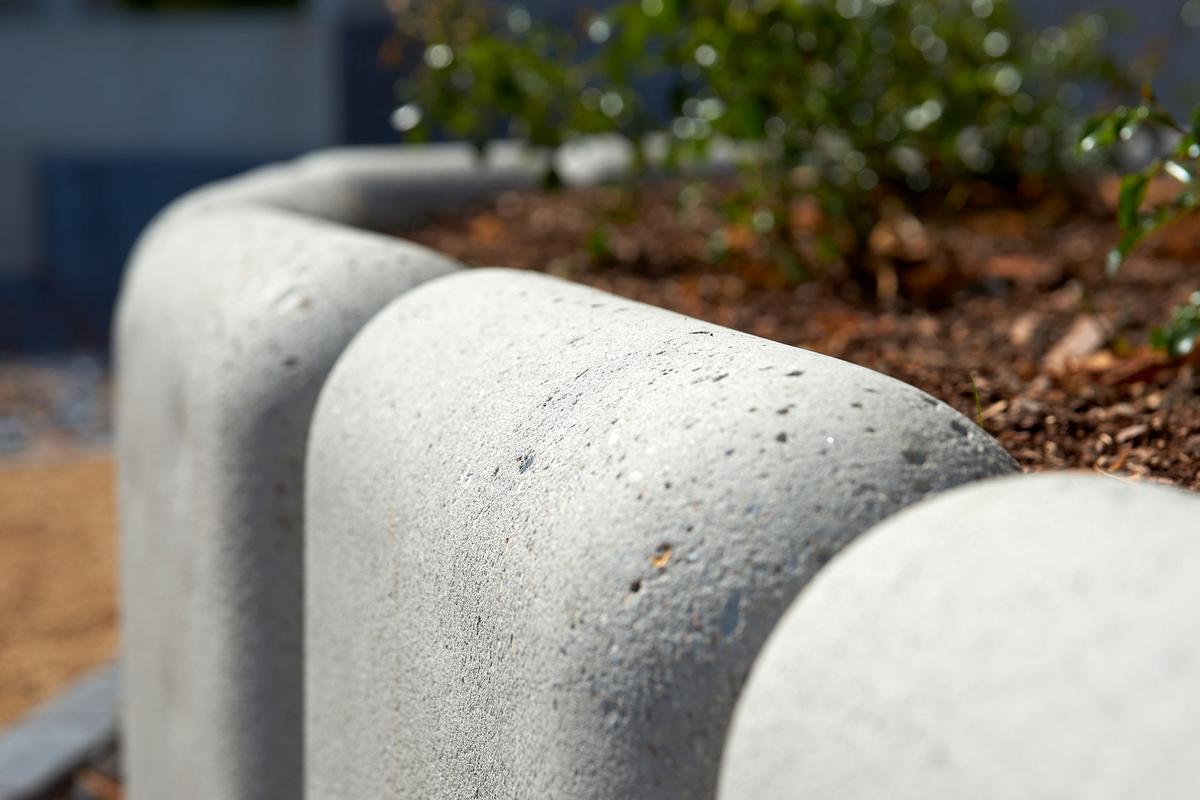

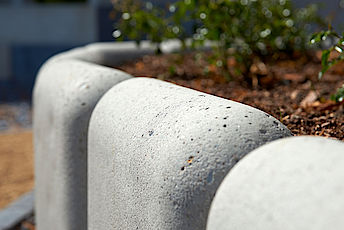

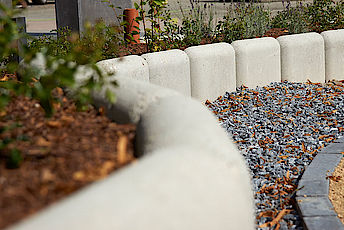

Zaokrąglone krawędzie

Sandstrahlung
Sandstrahlung

W projektowaniu ogrodów i parków aspekty estetyczne odgrywają rolę pierwszoplanową. Ściany oporowe Zirkant pozwalają wykonać prawie wszystkie formy: prostoliniowe, prostokątne, okrągłe albo pomysłowe linie wijące się jak wąż.

Dzięki ścianom oporowym Zirkant można urzeczywistnić wszelkie własne pomysły dotyczące architektury ogrodów. Piaskowana powierzchnia i szeroka gama kolorów czyni z Zirkanta atrakcyjny element niejednego projektu.

Segmenty po łuku

Kreissegmente

Segmenty po łuku umożliwają optymalne zaokrąglenie muru oporowego. Bardzo dobrze sprawdzają się w przypadku projektów typu: trybuny stadionów, wjazdy do garaży czy posesji, elementy po łuku przy niestadardowych projektach, place i systemy parkingowe.

Wszystkie elementy można zabezpieczyć specjalną powłoką ochronną, ułatwiającą usuwanie niechcianego Graffiti. Mury oporowe Westerwelle mogą być barwione w masie na kolor luba malowane farbami do betonu.

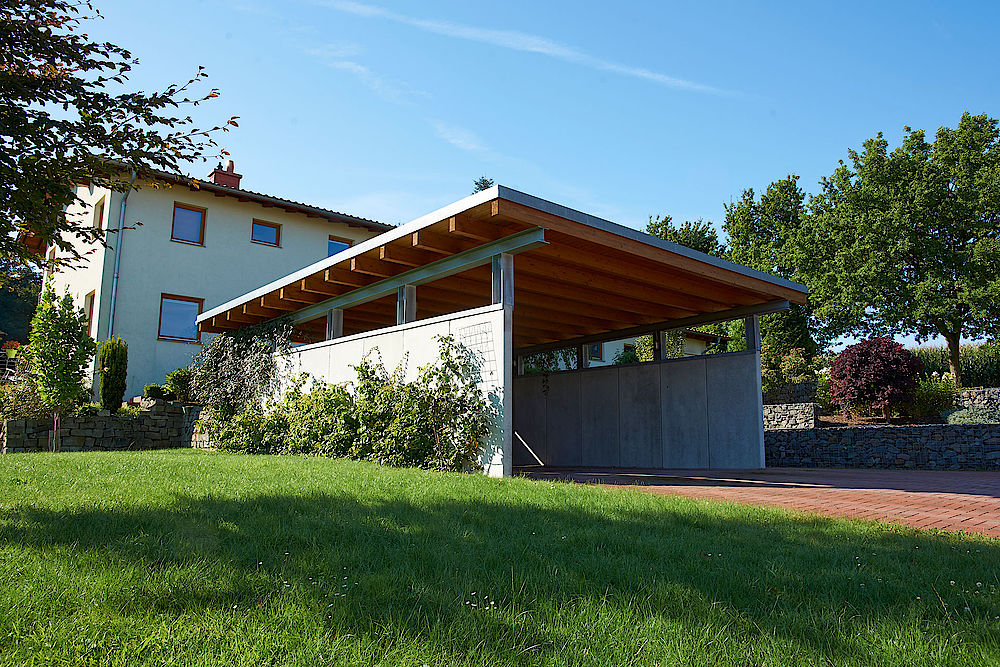

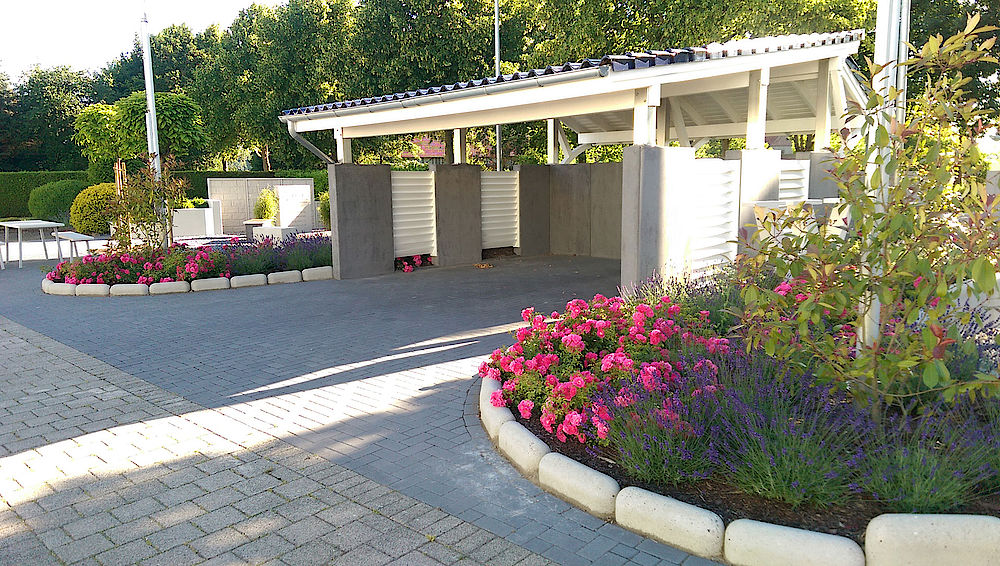

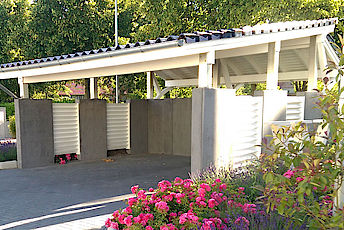

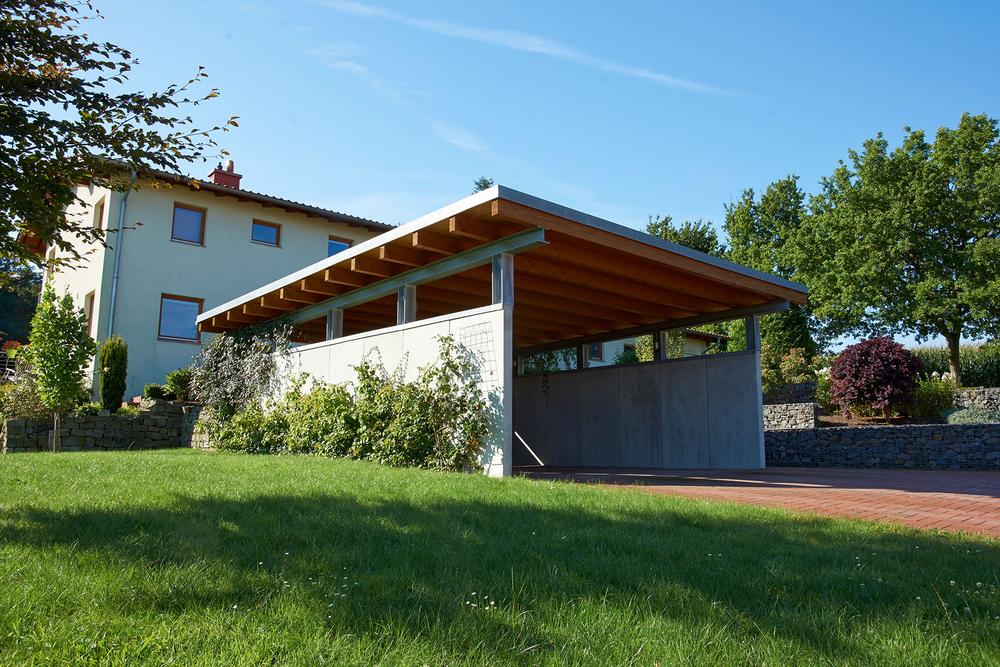

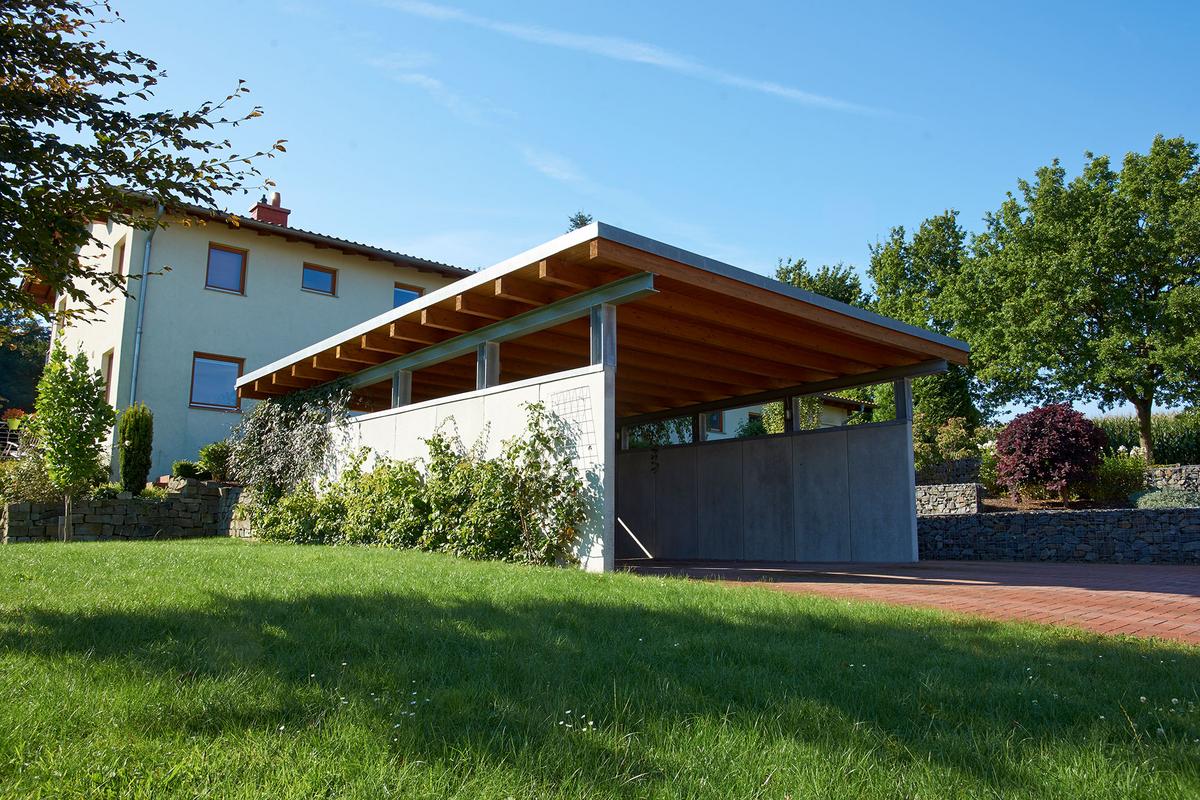

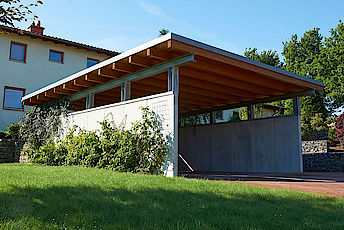

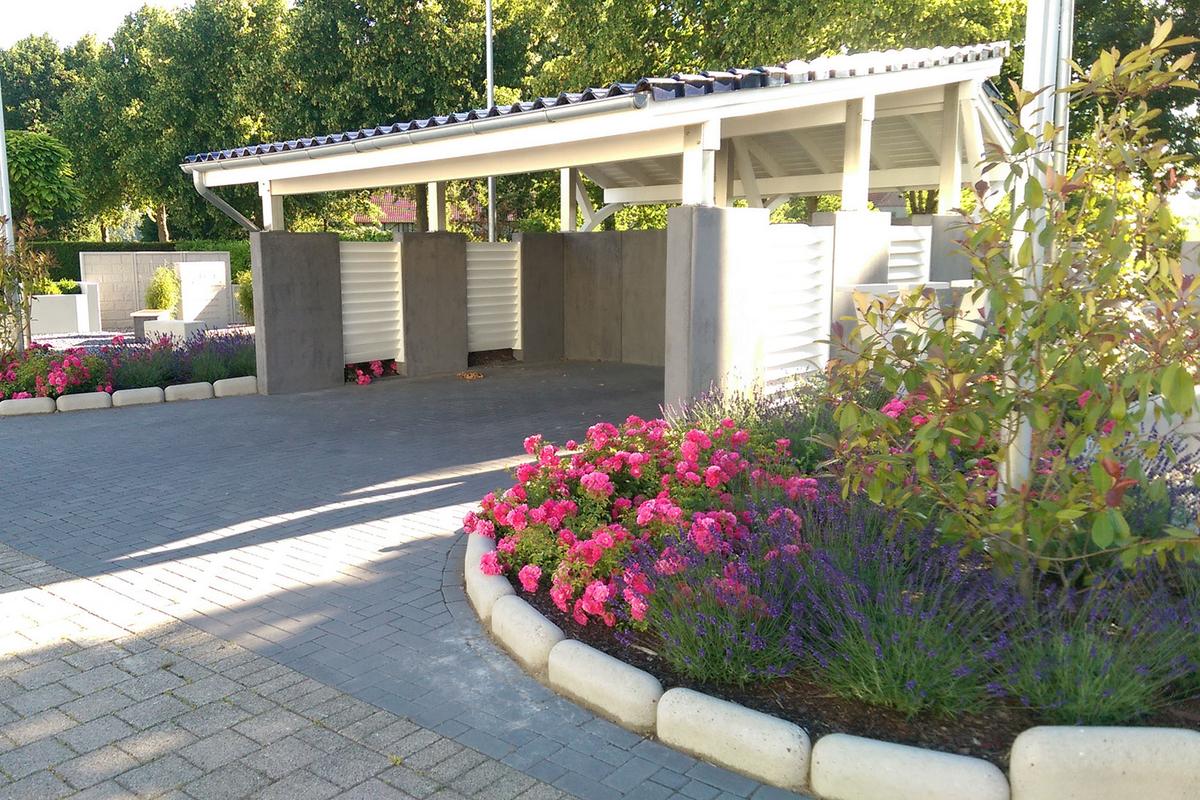

Wiaty garażowe ze ścian oporowych

Carport

Westerwelle produkuje również elementy do budowy wiat garażowych lub parkingów wielopostojowych zapewniając optymalną ochronę parkowanych pojazdów przed warunkami atmosferycznymi.

Oferujemy różnorodne struktury i opcje konfiguracji elementów do wiat garażowych barwionych w masie, dopasowanych do warunków otoczenia danego miejsca zgodnie z wytycznymi projektanta.

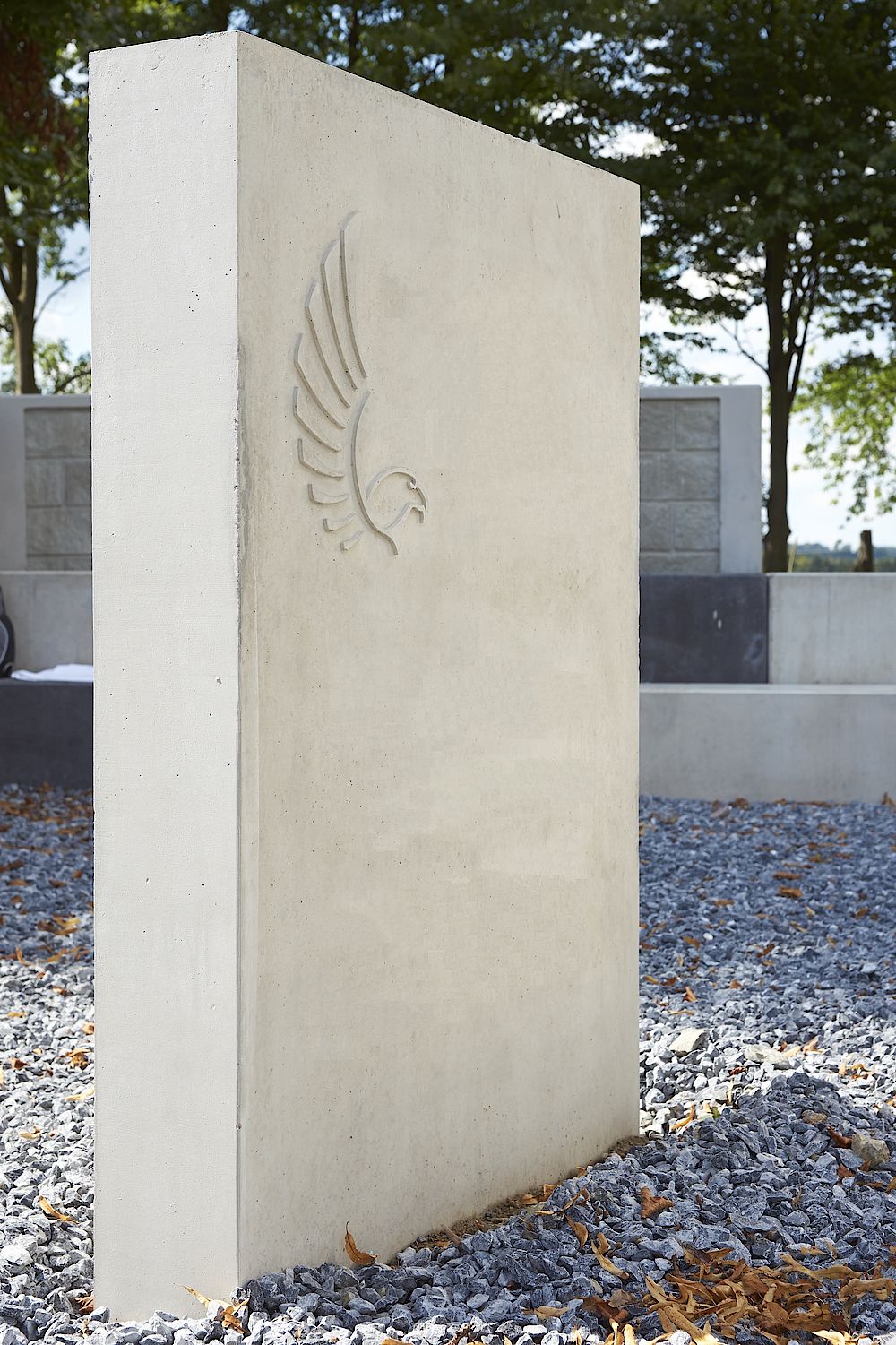

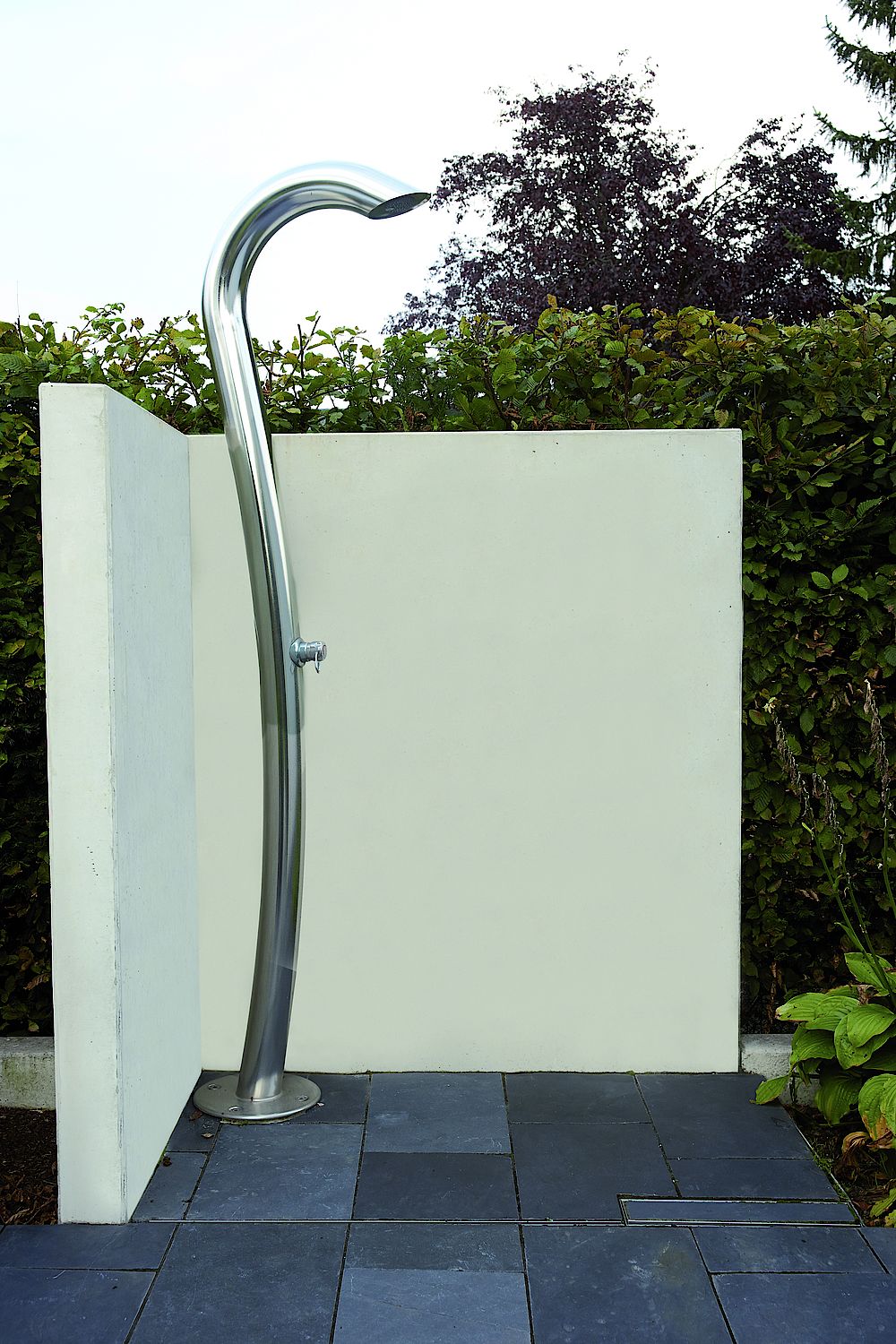

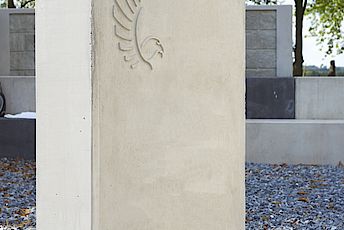

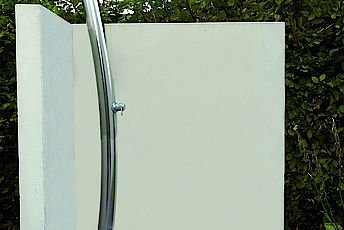

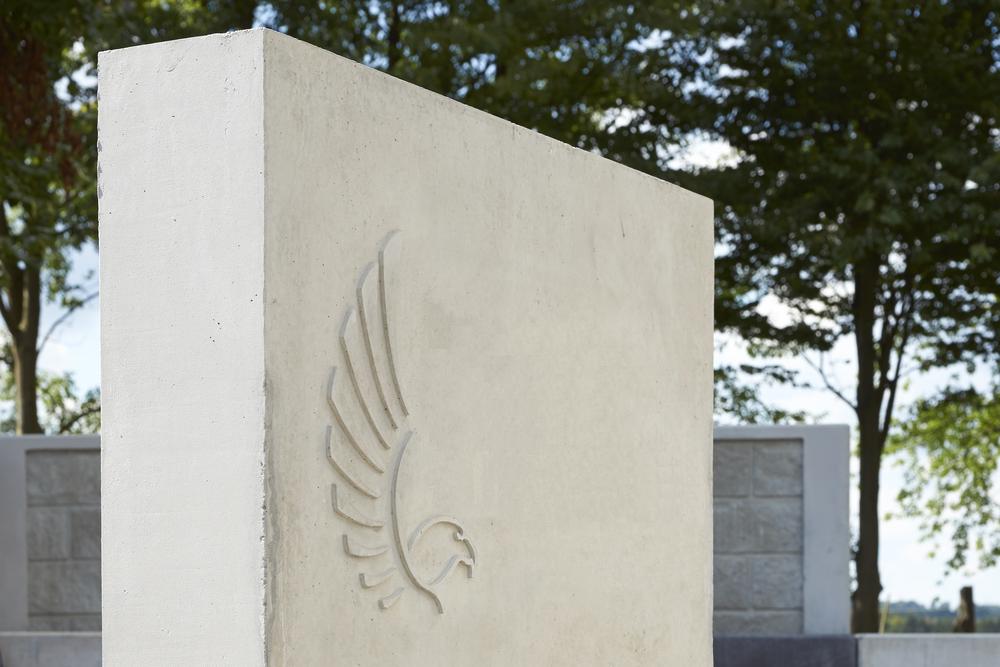

Stele

Beton Stele

Ściany bez stopy Stele od Westerwelle posiadają swoją własną estetykę techniczną. Tworzą ciekawe efekty świetlne i cienie oraz nadają akcenty - w ogrodach, parkach i zielonych roślinach. Stele można optymalnie wykorzystywać jako ekrany betonowe bez całkowitego blokowania widoku. Produkujemy je w ścianach o grubości 10 cm, 12 cm, 15 cm, 20 cm oraz w wersjach: zewnętrzna strona licowa gładka, wewnętrzna strona licowa gładka lub obustronny beton licowy gładki.

Standardowo wykonywane są w jakości betonu C30 / 37 oraz wyposażone są system uchwytów transportowych. Jeśli strona licowa gładka jest dwustronna, uchwyty osadzone są w górnej krawędzi korony muru- patrz produkt Visiokant.

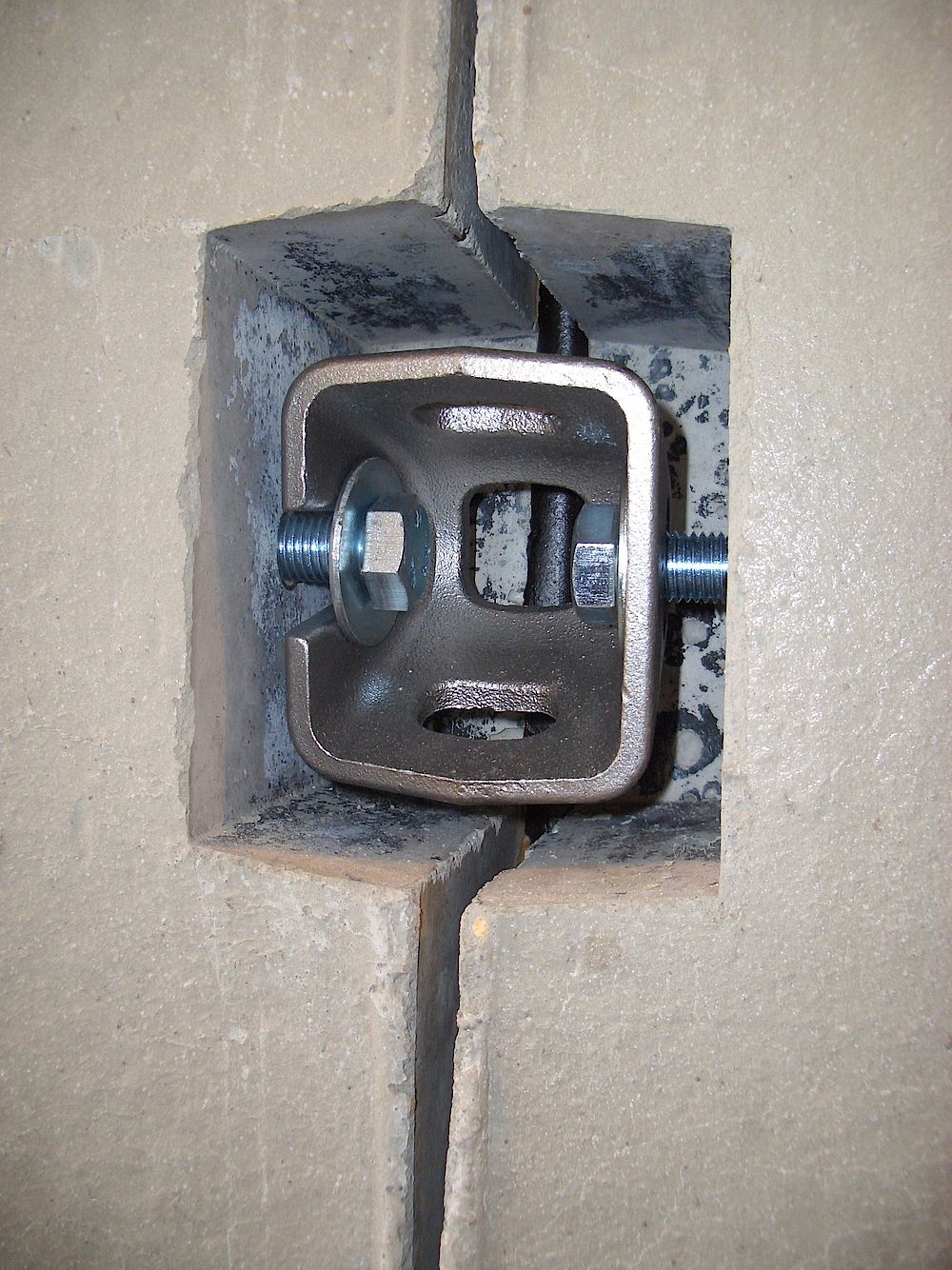

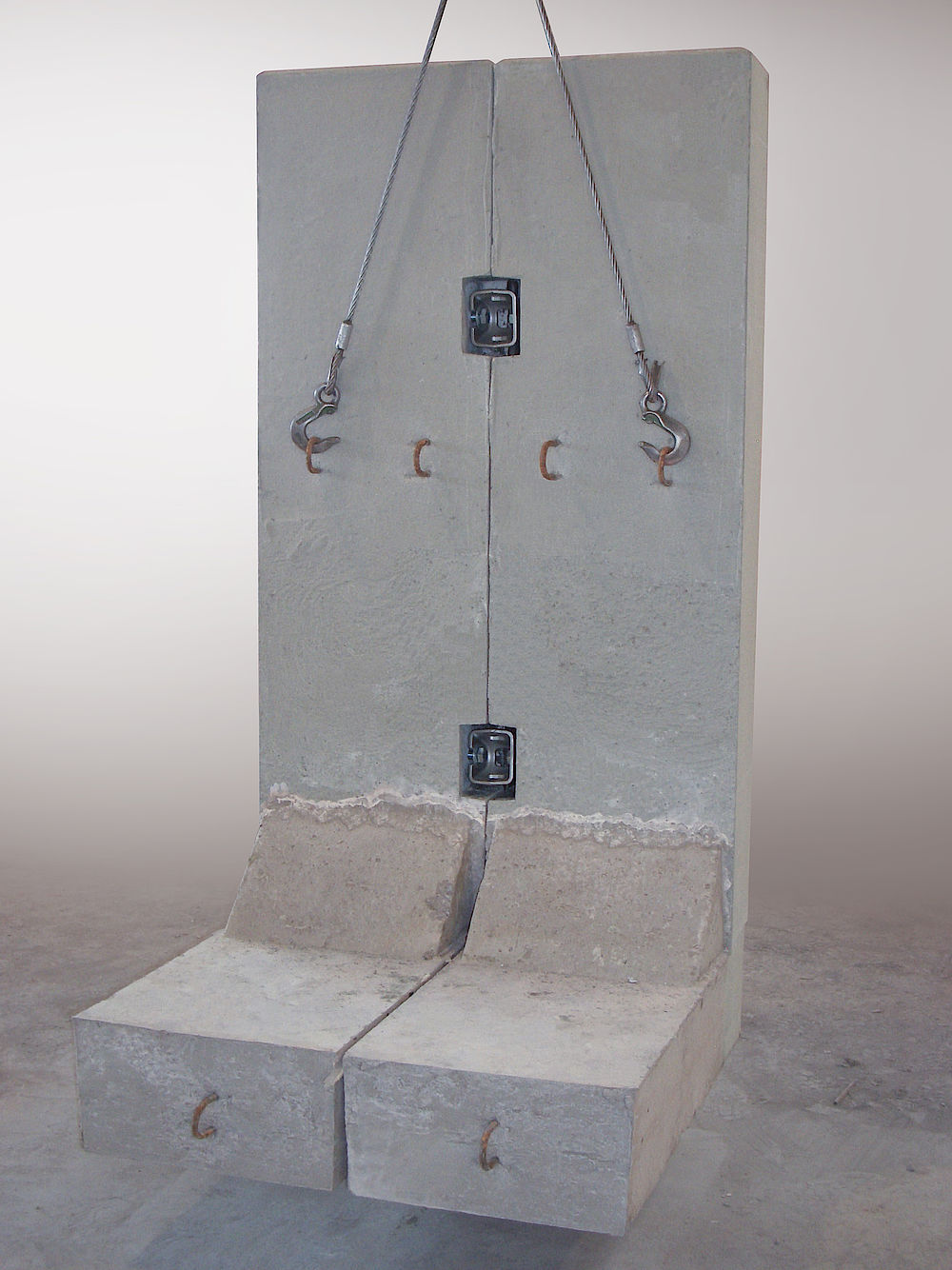

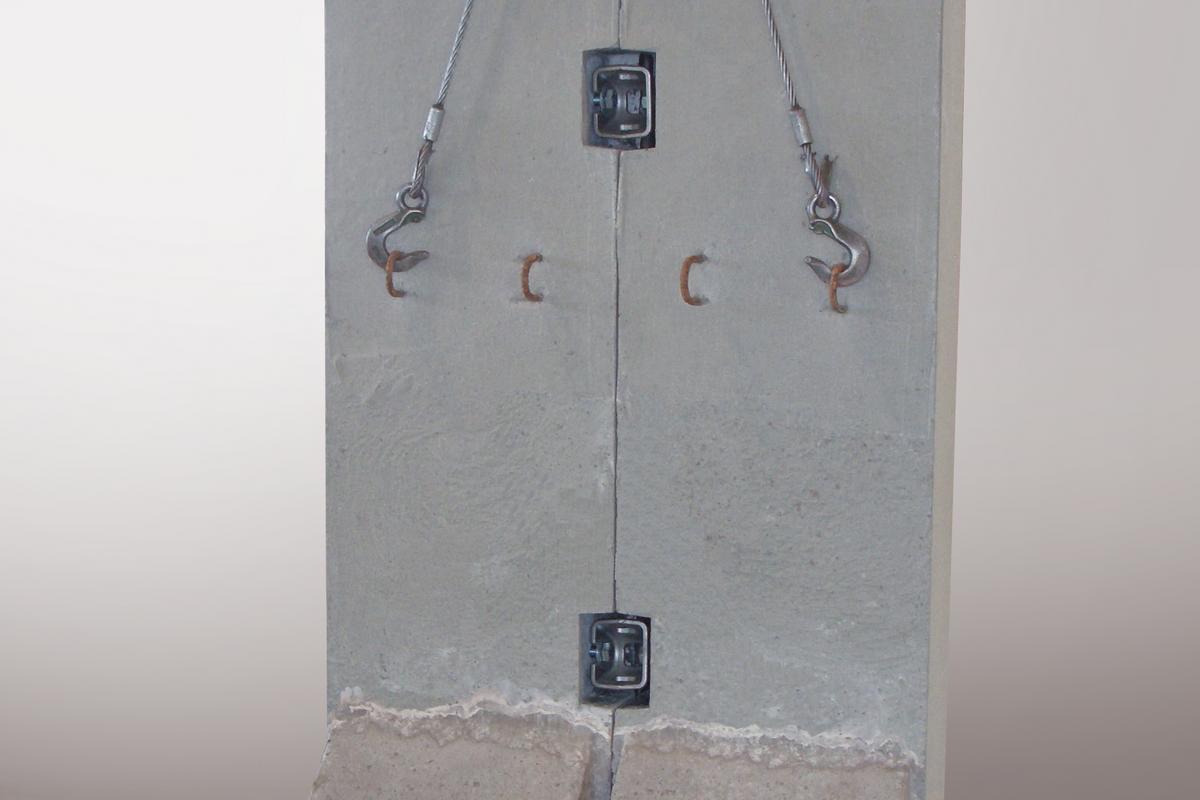

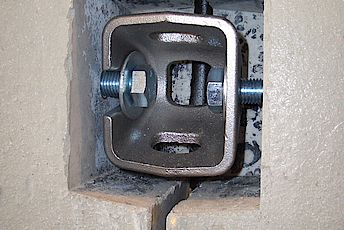

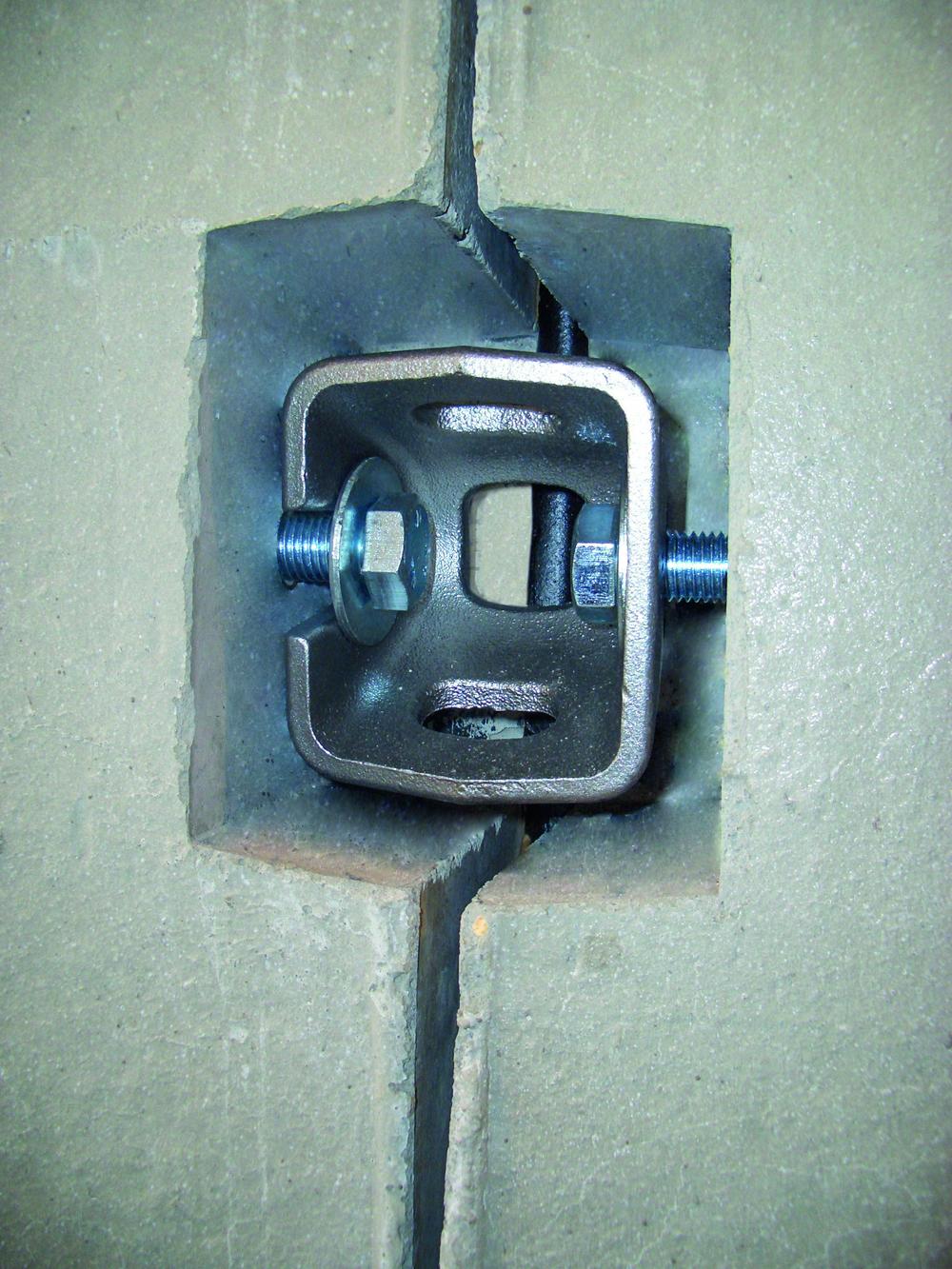

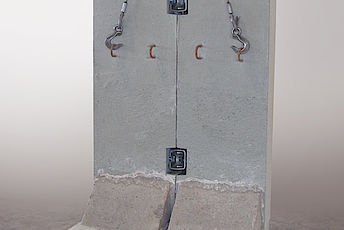

Zamki spinające

Spannschloss

Dzięki naszym zamkom spinającycm (śrubom rzymskim) ściany oporowe mogą być ze sobą optymalnie połączone, umożliwiając wydajny i precyzyjny montaż oraz trwałe połączenie prefabrykatów betonowych.  Zapewniają lepsze dopasowanie elementów i zapobiegają przepływowi wody przez te elementy. Zamki spinające mogą być przykładowo montowane w murach oporowych używanych do ochrony przeciwpowodziowej.

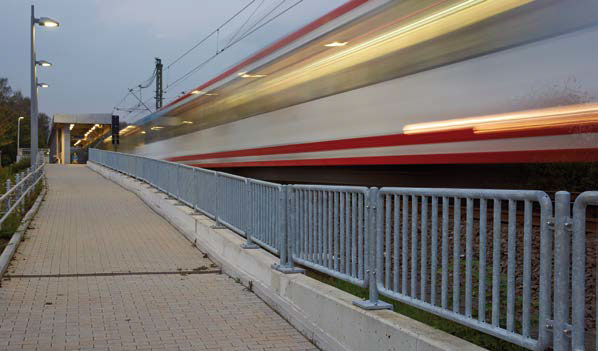

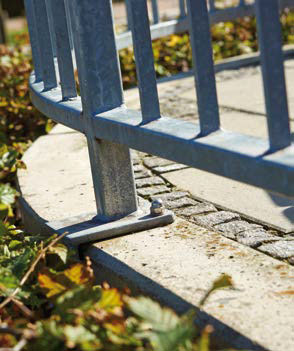

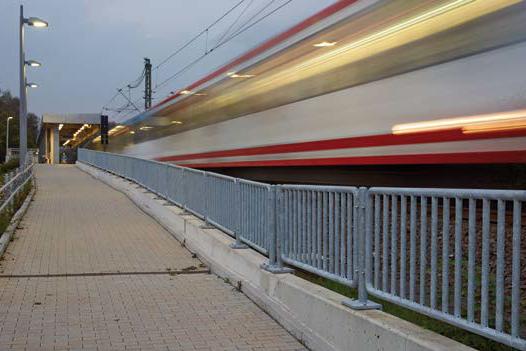

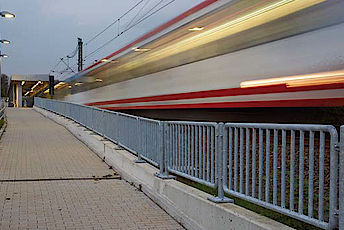

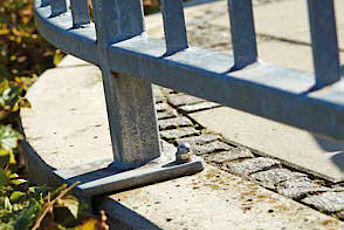

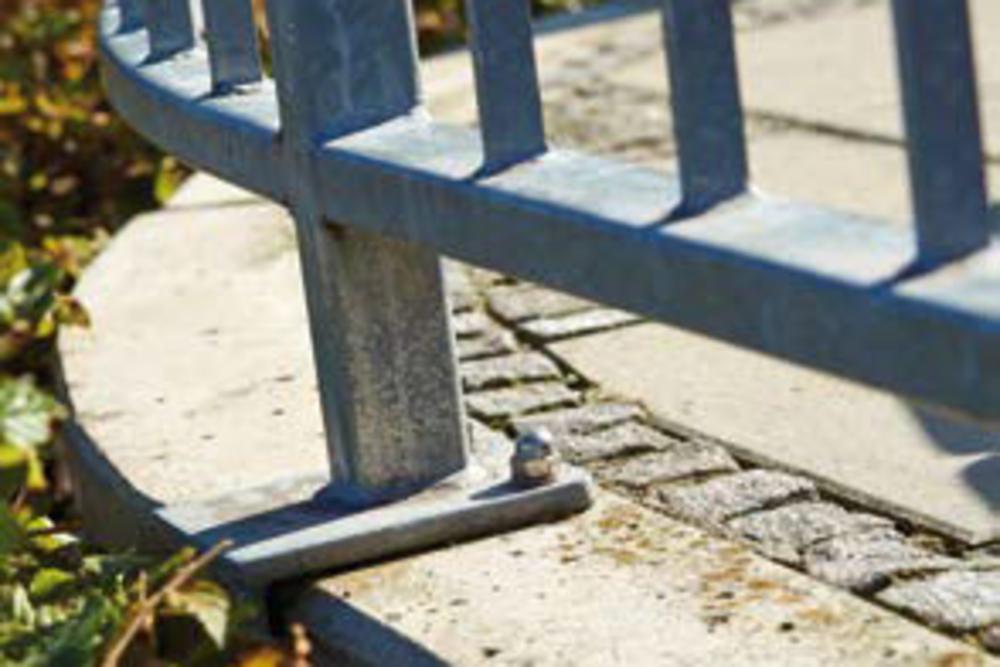

ZTV-ING Obliczenia statyczne

Na życzenie ściany oporowe 25 mogą spełniać wymagania ZTV-ING w zakresie grubości ściany, otuliny betonu, jakości betonu i materiału podkładek dystansowych. Klasy ekspozycji XF2 i XD2 zgodnie z ZTV-ING w zależności od normy DIN EN 1992 będą spełnione.

Elementy są wykonane o grubości ściany i stopy co najmniej 25 cm, przy czym łączenie pomiędzy stopą, a ścianą o wymiarach 25/25 cm jest wzmocnione.

Standardowo nasze ściany oporowe posiadają zbrojenie konstrukcyjne w postaci siatki zbrojeniowej Q335A oraz zbrojenie główne (pętle) zgodnie z wymaganiami statycznymi.

Jeśli taka dokumentacja produkcyjna jest Państwu potrzebna to jej zakres oraz koszt ustalany jest indywidualnie.

Założenia statyczne:

  • ciężar objętościowy gruntu zasypowego: 19 KN/m³
  • kąt tarcia wewnętrznego: 35°
  • delta: 2/3 fi
  • dopuszczalny nacisk gleby < 250 KN/m²
  • przyjęcie obciążenia na życzenie
