Gigant 15 | 20 | 25

Gigant to ściana oporowa Westerwelle o uniwersalnym zastosowaniu do zabezpieczania skarp, budowy ramp kolejowych, tarasów, podjazdów, element ściany w budownictwie naziemnym, ochrona grobli i wiele innych.

Wszechstronny

Kosze zbrojeniowe ze stali w gatunku B500A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

Obszary zastosowań

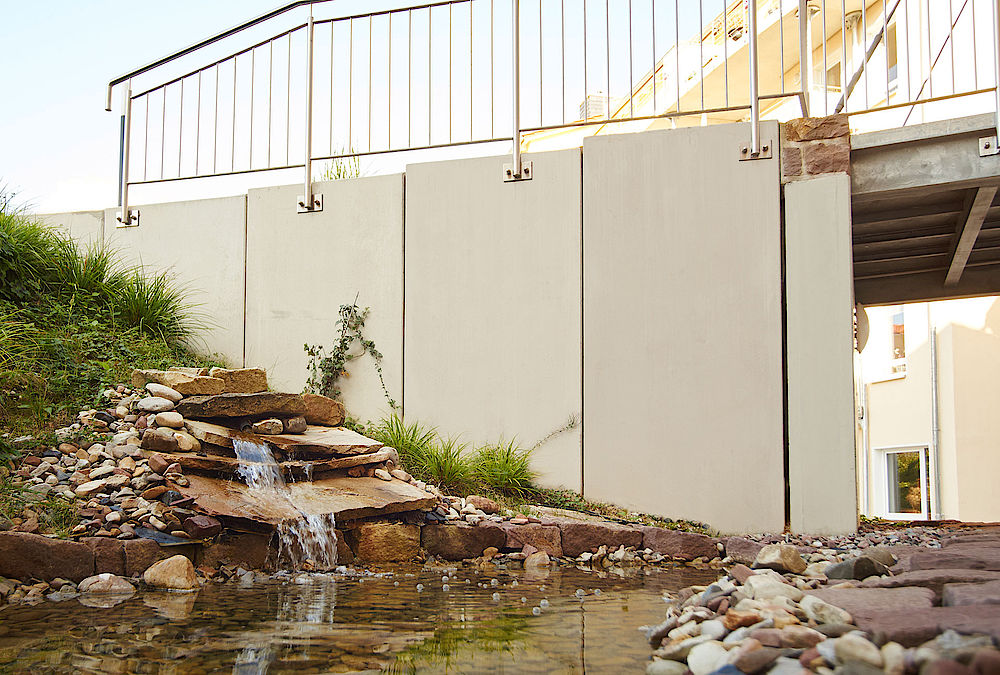

Budowa ogrodów i architektura krajobrazu

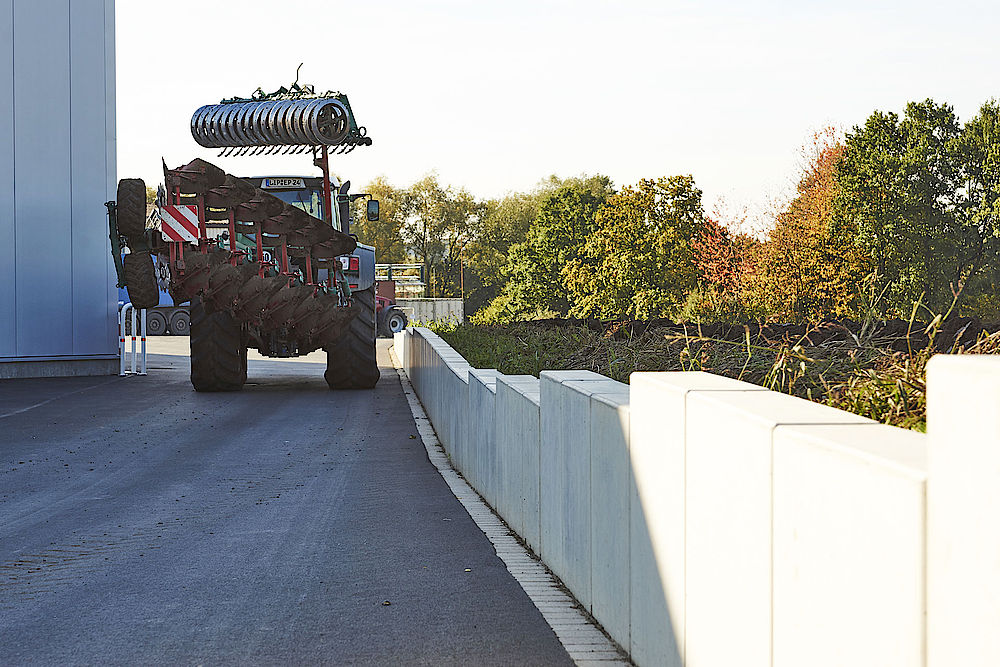

Budowa dróg
Budowa peronów
Budowa mostów
Silosy i zbiorniki
Ochrona przeciwpowodziowa
Ochrona przeciwpożarowa
Magazyny materiałów sypkich
Wzmocnienia wykopów
Rampy

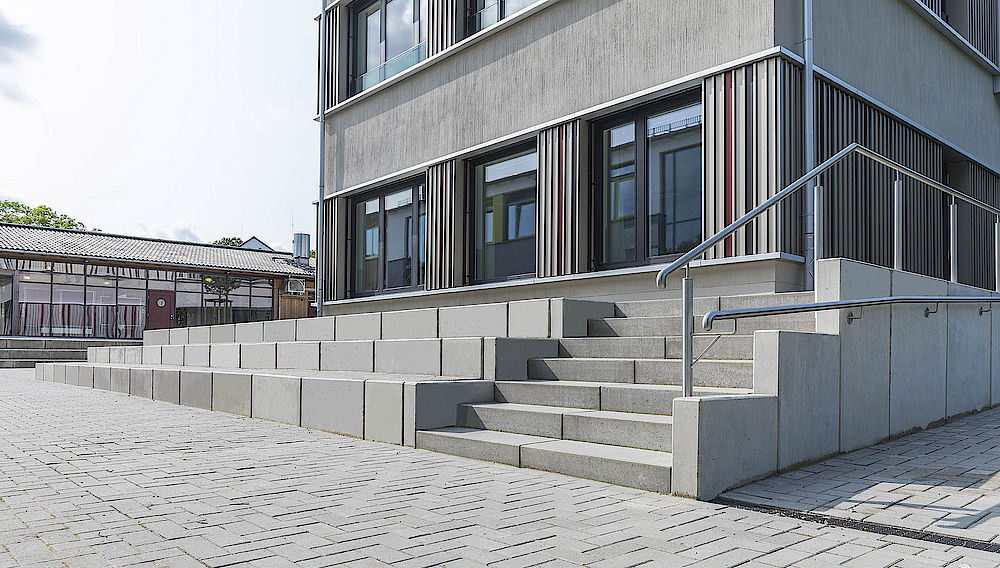

Obudowa schodów skarpowych
Trybuny stadiony
Wzmocnienia nasypów

Przykłady zastosowań

Widok poglądowy

Strona wewnętrzna z ostrogą - dotyczy Gigant 20, 25

Dane techniczne

	Gigant 15	Gigant 20	Gigant 25
Grubość ściany (D)	15 cm	20 cm	25 cm (możliwość obliczeń statycznych z uwzględnieniem ZTV-ING )
Długość montażowa (BL)	50 cm, 100 cm
Wysokość (H)	50 – 300 cm	60 – 300 cm	80 – 500 cm 510 – 600 cm na zapytanie
Przypadek obciążenia	1 (p = 5,00 kN/m2) · 2 (SLW 30 z 16,7 kN/m2) · 3 (SLW 60 z 33,3 kN/m2) · 7 (p = 5,00 kN/m2) · możliwe inne przypadki obciążeń
Strona licowa	standardowo: zewnętrzna lub wewnętrzna możliwość do H=200 cm (tylko LF1/LF2, LF3 na zapytanie)	standardowo: zewnętrzna lub wewnętrzna (tylko LF1/LF2, LF3 na zapytanie)	zewnętrzna lub wewnętrzna
	(przy produkcji w standardowych formach strona licowa jest węższa niż tylna · nie dotyczy obustronnego betonu licowego)
Strona tylna	1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek surowy · na życzenie możliwe jest fazowanie i zatarcie surowe.
Klasa ekspozycji	XC1 – XC3, XF1, XA1 możliwa inna klasa	XC1 – XC4, XS1, XD1, XF1, XA1 możliwa inna klasa	XC1 – XC4, XS1, XD1, XF1, XA1 możliwa inna klasa
Obliczenia	zgodne z DIN EN 1992-1-1
Klasa betonu	standardowo C 30/37 · każda inna klasa możliwa do wykonania
Kolor	szary lub inne
Powierzchnia	beton licowy gładki · alternatywnie piaskowany lub inna struktura
Krawędzie	fazowane 10 x 10 mm
System transportu	standardowo uchwyty · alternatywne tuleje montażowe lub kotwy itd.
