T-Kant 15 | 20 | 25

T-Kant dobre rozwiązanie w logistyce i magazynowaniu

Składowanie materiałów

Ściana oporowa TKant firmy Westerwelle obejmuje szeroki zakres standardowych i specjalnych zastosowań oraz obciążeń. Siłą TKanta jest stabilność, szeroki zakres konfiguracji powierzchni składowania, również dzięki systemowym elementom narożnym. Produkujemy je o różnych długościach stóp w zależności od potrzeb klienta. Mur oporowy T-Kant jest bardzo dobrym rozwiązaniem w przypadku mobilnej ściany magazynowej. Idealnie nadaje się na magazyn materiałów sypkich oraz do wzmocnień wykopów czy nasypów.

Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

Obszary zastosowań

Budowa mostów
Silosy i zbiorniki
Ochrona przeciwpowodziowa
Magazyny matariałów sypkich
Wzmocnienia wykopów
Wzmocnienia nasypów

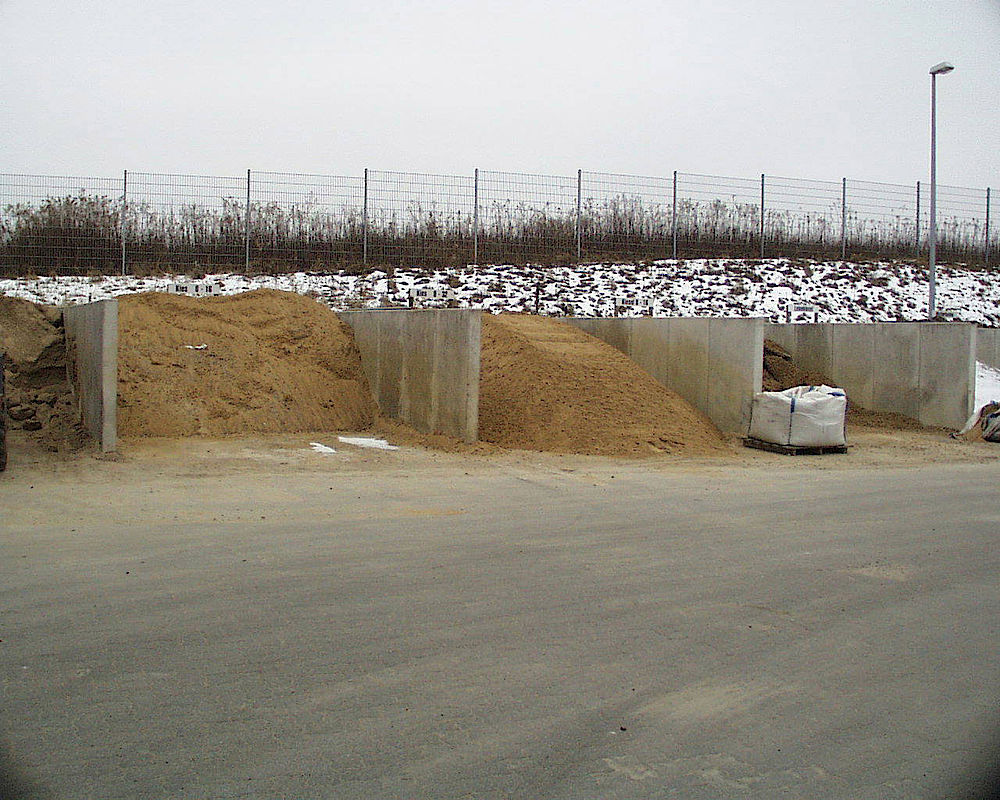

Przykłady zastosowań

Widok poglądowy

*Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.

Dane techniczne

	T-Kant 15	T-Kant 20	T-Kant 25
Grubość ściany (D)	15 cm	20 cm	25 cm
Długość montażowa (BL)	50 cm, 100 cm
Wysokość (H)	50 – 400 cm
Przypadek obciążenia	11 (p = 5,00kN/m²) · W przypadku naszych ścian oporowychT-Kant obciążenie ruchome naziomu dopuszczalne jest bez odstępu, bezpośrednio na koronie ściany. Inne przypadki obciążeń możliwe są na zapytanie.
Strona licowa	zewnętrzna
Strony tylna	1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek surowy · na życzenie możliwe jest zatarcie surowe.
Klasy ekspozycji	XC1 – XC4, XF1, XA1 · możliwe inne klasy ekspozycji
Obliczenia	zgodnie z DIN EN 1992-1-1
Klasa betonu	standardowo C 30/37 · każda inna klasa możliwa do wykonania
Kolor	szary lub inne
Powierzchnia	beton licowy gładki
Krawędzie	fazowane10 x 10 mm
System transportu	standardowo uchwyty · alternatywnie: tuleje montażowe lub kotwy itd.

Długości montażowe & przypadki obciążeń

Przypadek obciążenia 11

	wysokość	FL	G	kg
W notatniku	50	25	10	255
W notatniku	60	25	10	290
W notatniku	70	25	10	325
W notatniku	80	30	15	403
W notatniku	90	30	15	439
W notatniku	100	30	15	474
W notatniku	110	35	20	547
W notatniku	120	35	20	582
W notatniku	130	35	20	618
W notatniku	140	35	20	653
W notatniku	150	40	25	726
W notatniku	160	40	25	761
W notatniku	170	45	30	834
W notatniku	180	45	30	870
W notatniku	190	50	35	942
W notatniku	200	50	35	977
W notatniku	210	50	35	1096
W notatniku	220	55	40	1181
W notatniku	230	55	40	1217
W notatniku	240	60	45	1305
W notatniku	250	60	45	1341

Przypadek obciążenia 11

	wysokość	FL	G	kg
W notatniku	50	25	10	125
W notatniku	60	25	10	144
W notatniku	70	25	10	160
W notatniku	80	30	15	202
W notatniku	90	30	15	219
W notatniku	100	30	15	238
W notatniku	110	35	20	271
W notatniku	120	35	20	290
W notatniku	130	35	20	307
W notatniku	140	35	20	325
W notatniku	150	40	25	362
W notatniku	160	40	25	380
W notatniku	170	45	30	415
W notatniku	180	45	30	434
W notatniku	190	50	35	470
W notatniku	200	50	35	489
W notatniku	210	50	35	549
W notatniku	220	55	40	591
W notatniku	230	55	40	610
W notatniku	240	60	45	654
W notatniku	250	60	45	672

FL= długość stopy , G = długość ostrogi
Zakład Beeskow: grubość stopy we wszystkich wysokościach to 20 cm (Wagi różnią się od powyższej tabeli)
Zakład Herford: przy wysokościach od H=210 grubość stopy to 20cm.

Przypadek obciążenia 11

	wysokość	FL	G	kg
W notatniku	60	30	10	384
W notatniku	70	30	10	431
W notatniku	80	35	15	532
W notatniku	90	35	15	578
W notatniku	100	35	15	625
W notatniku	110	40	20	722
W notatniku	120	40	20	769
W notatniku	130	45	25	864
W notatniku	140	45	25	912
W notatniku	150	45	25	959
W notatniku	160	45	25	1006
W notatniku	170	55	35	1152
W notatniku	180	55	35	1198
W notatniku	190	60	40	1295
W notatniku	200	60	40	1342
W notatniku	210	65	45	1437
W notatniku	220	65	45	1487
W notatniku	230	65	45	1535
W notatniku	240	70	50	1630
W notatniku	250	70	50	1677
W notatniku	260	75	55	1780
W notatniku	270	75	55	1827
W notatniku	280	75	55	1873
W notatniku	290	85	65	2023
W notatniku	300	85	65	2070

FL= długość stopy , G = długość ostrogi

Przypadek obciążenia 11

	wysokość	FL	G	kg
W notatniku	60	30	10	192
W notatniku	70	30	10	215
W notatniku	80	35	15	266
W notatniku	90	35	15	289
W notatniku	100	35	15	313
W notatniku	110	40	20	361
W notatniku	120	40	20	384
W notatniku	130	45	25	432
W notatniku	140	45	25	456
W notatniku	150	45	25	479
W notatniku	160	45	25	503
W notatniku	170	55	35	576
W notatniku	180	55	35	600
W notatniku	190	60	40	648
W notatniku	200	60	40	671
W notatniku	210	65	45	719
W notatniku	220	65	45	745
W notatniku	230	65	45	769
W notatniku	240	70	50	817
W notatniku	250	70	50	840
W notatniku	260	75	55	891
W notatniku	270	75	55	915
W notatniku	280	75	55	938
W notatniku	290	85	65	1014
W notatniku	300	85	65	1037

FL= długość stopy , G = długość ostrogi

Przypadek obciążenia 11

	wysokość	FL	G	kg
W notatniku	80	45	20	721
W notatniku	90	45	20	782
W notatniku	100	45	20	843
W notatniku	110	45	20	904
W notatniku	120	45	20	965
W notatniku	130	45	20	1026
W notatniku	140	45	20	1086
W notatniku	150	45	20	1147
W notatniku	160	50	25	1267
W notatniku	170	55	30	1386
W notatniku	180	55	30	1447
W notatniku	190	60	35	1568
W notatniku	200	60	35	1628
W notatniku	210	60	35	1688
W notatniku	220	65	40	1808
W notatniku	230	65	40	1869
W notatniku	240	70	45	1987
W notatniku	250	70	45	2047
W notatniku	260	80	55	2226
W notatniku	270	80	55	2286
W notatniku	280	80	55	2347
W notatniku	290	85	60	2470
W notatniku	300	85	60	2530
W notatniku	310	90	65	2648
W notatniku	330	95	70	2830
W notatniku	350	100	75	3022
W notatniku	360	105	80	3144
W notatniku	380	105	80	3271
W notatniku	400	115	90	3526

FL= długość stopy , G = długość ostrogi

Przypadek obciążenia 11

	wysokość	FL	G	kg
W notatniku	80	45	20	361
W notatniku	90	45	20	390
W notatniku	100	45	20	421
W notatniku	110	45	20	451
W notatniku	120	45	20	482
W notatniku	130	45	20	512
W notatniku	140	45	20	543
W notatniku	150	45	20	572
W notatniku	160	50	25	635
W notatniku	170	55	30	692
W notatniku	180	55	30	725
W notatniku	190	60	35	785
W notatniku	200	60	35	816
W notatniku	210	60	35	845
W notatniku	220	65	40	906
W notatniku	230	65	40	934
W notatniku	240	70	45	996
W notatniku	250	70	45	1025
W notatniku	260	80	55	1116
W notatniku	270	80	55	1145
W notatniku	280	80	55	1176
W notatniku	290	85	60	1233
W notatniku	300	85	60	1265
W notatniku	310	90	65	1324
W notatniku	330	95	70	1413
W notatniku	350	100	75	1510
W notatniku	360	105	80	1571
W notatniku	380	105	80	1638
W notatniku	400	115	90	1765

FL= długość stopy , G = długość ostrogi
